Eine Vielzahl von Grafiken wird automatisch in die verschiedenen Berichte eingebunden. Diese Grafiken befinden sich immer im Projektordner von EVEBI! Sie können weitere Grafiken erzeugen, die ebenfalls automatisch in den Vor-Ort-Bericht eingebunden werden, siehe dazu ⇒ Überblick über zusätzliche Grafiken für den Vor-Ort-Bericht.
Allgemeine Erläuterungen zu Grafiken im Ist-Zustand finden Sie unter: ⇒ Grafische Ausgaben zur Bewertung des Ist-Zustandes
Allgemeine Erläuterungen zu Grafiken in den Varianten finden Sie unter: ⇒ Grafische Ausgaben zu den Varianten
Die folgende Tabelle gibt Ihnen eine Übersicht über standardmäßig eingebundenen Grafiken
| Bezeichnung / Berichte | Erzeugen in EVEBI | Grafik |
|---|---|---|
| Projektbilder 1 bis 6 Berichte: Vor-Ort-Bericht (LEG, 18599), Berechnungsdokumentation (18599) Datei: projekt.jpg, projekt1.jpg bis projekt5.jpj |
Fotos, Zeichnungen etc. Einbinden über: Register: Gebäudedaten Allgemeine Daten, Projektbilder |
 |

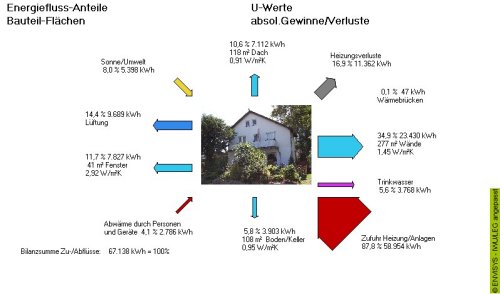

| Bilanzschema Ist-Zustand Berichte: Vor-Ort-Bericht (LEG, 18599), nur WG Datei: EFluss.jpg |
Register Energieberatung Menü: Grafiken, Bilanzschema |
 |

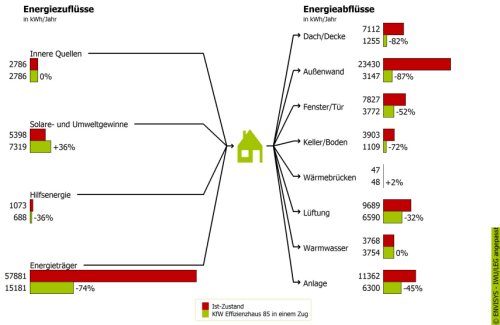

| Energieströme Ist-Zustand, einzelne Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: eeFl.jpg bzw. V(id)eeFl.jpg |
Register EnEV Menü: Grafiken, Energiefluss bzw. Register Varianten Menü: Grafiken, Energiefluss |
 |

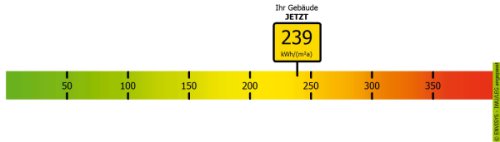

| Einordnung EKZ Ist-Zustand, Variante Energieverbrauchskennwert Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: wird generiert |
Kein Aufruf |  |

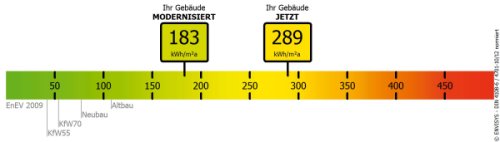

| Einordnung EKZ Ist-Zustand im Vergleich zu Variante Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: wird generiert |
Kein Aufruf |  |

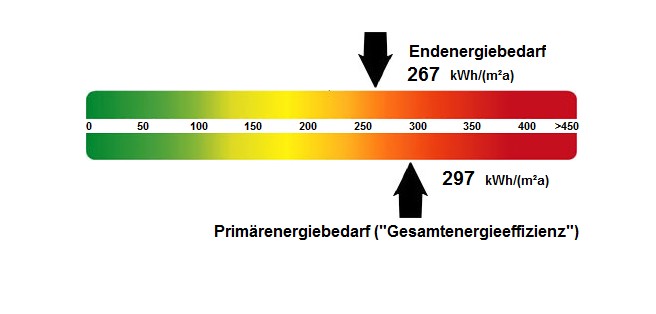

| Einordnung nach EnEV Ist- Zustand, Variante Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: EA_WG.jpg bzw. V(id)EA_WG.jpg |
Register EnEV Menü: Grafiken, Einordnung nach EnEV bzw. Register Varianten Menü: Grafiken, Einordnung nach EnEV |
 |

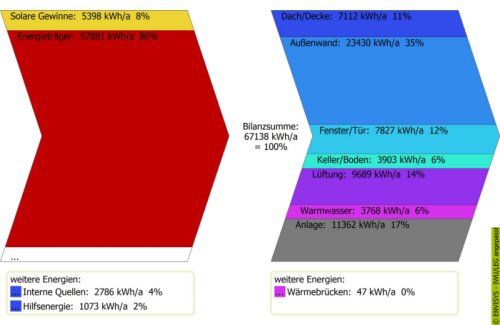

| Energiezu- und Energieabflüsse Ist-Zustand, Variante Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: eefl.jpg bzw. V(id)eefl.jpg |
Register EnEV Menü: Grafiken, Energieanteile bzw. Register Varianten Menü: Grafiken, Energieanteile |
 |

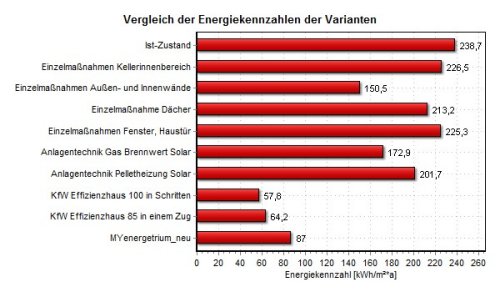

| Vergleich der Endenergiekennzahlen der Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: Kz1Vgl.jpg |
Register Varianten Menü: Grafiken, Kennzahlvergleich EKZ und Amortisation |
 |
| Vergleich der Amortisationszeiten Ist- Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: Kz2Vgl.jpg |
Register Varianten Menü: Grafiken, Kennzahlvergleich EKZ und Amortisation |
 |

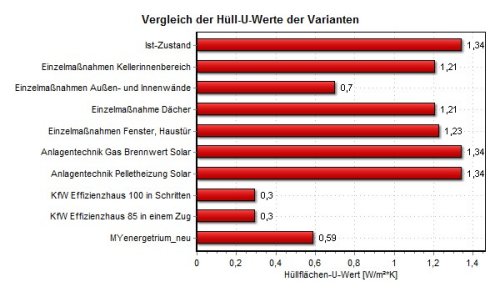

| Vergleich der Hüll-U-Werte Ist-Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: Kz3Vgl.jpg |
Register Varianten Menü: Grafiken, Kennzahlvergleich Primärenergie und Hüll-U- Werte |
 |

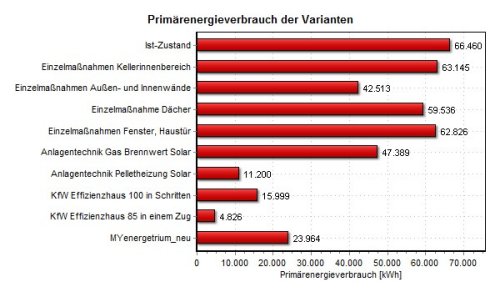

| Vergleich der Primärenergiekennzahlen Ist-Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: Kz4Vgl.jpg |
Register Varianten Menü: Grafiken, Kennzahlvergleich Primärenergie und Hüll-U- Werte |
 |

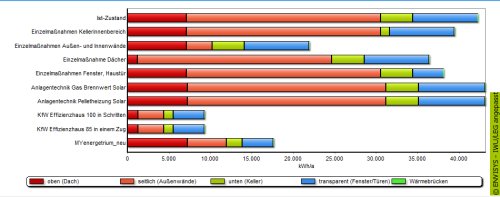

| Transmissionswärmeverluste Ist-Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: eeFl.jpg |
Register Varianten Menü: Grafiken, Transmissionsvergleich |
 |

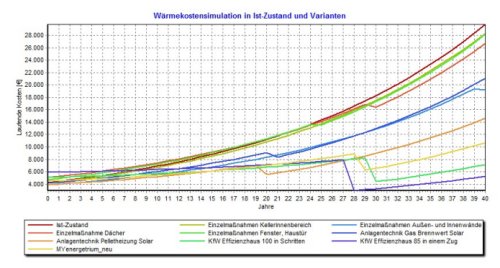

| Wärmekostensimulation Ist- Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: KostVgl.jpg |
Register Varianten Menü: Grafiken, Wärmekostensimulation |
 |
| Energieträgereinsatz Ist- Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: wird generiert |
Kein Aufruf |  |

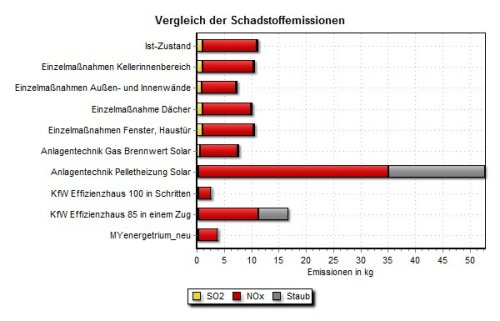

| Schadstoffemissionen Ist- Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: EmissSchadstVg.jpg |
Register Varianten Menü: Grafiken, Schadstoff- Emissionsvergleich |
 |

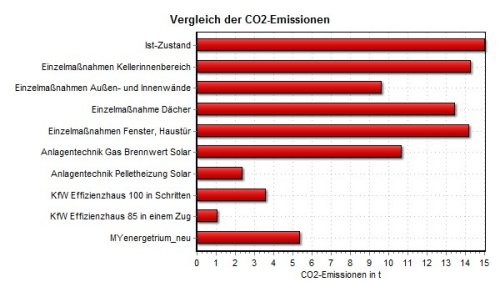

| CO2-Emissionen Ist-Zustand und Varianten Berichte: Vor-Ort-Bericht (LEG, 18599) Datei: EmissCO2Vg.jpg |
Register Varianten Menü: Grafiken, CO2- Emissionsvergleich |
 |

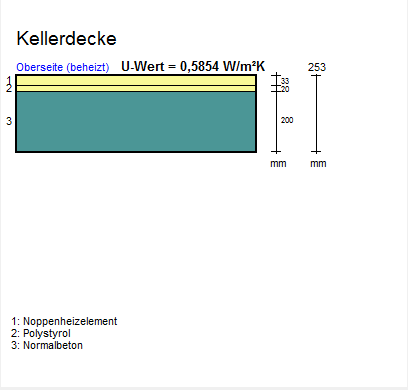

| Aufbau der Bauteile (Wände, Decken, Fenster) im Ist- Zustand Berichte: Bauteilnachweis Datei: aufbBT.jpg BT = Bauteilnummer Hinweis: Die Legende der Grafik kann abgeschaltet werden: Menü: Extras, Einstellungen, Grundeinstellungen, Legende in Konstruktionszeichnungen anzeigen |
Register Ist-Zustand Maske: Konstruktionen, Register Aufbau |
 |
| Weitere Grafiken werden ergänzt |
