Überblick über zusätzliche Grafiken in den Berichten

Eine Vielzahl von Grafiken wird automatisch in die verschiedenen Berichte eingebunden. Diese Grafiken befinden sich immer im Projektordner von EVEBI! Sie können weitere Grafiken erzeugen, die ebenfalls automatisch in die Berichte eingebunden werden.

Zusätzlich können Sie auch externe Grafiken in den Vor-Ort-Bericht einbinden. Erläuterungen dazu finden Sie unter ⇒ Editor von EVEBI.

Sie können jede in EVEBI zu erzeugende Grafik sowie externe Bilder in Ihre Berichte einbinden. Dazu folgendes Vorgehen:

EVEBI-Grafiken in Berichte einfügen

Rufen Sie die gewünschte Grafik in EVEBI auf.
Sie finden die Grafiken über das Menü Grafiken.
Informationen zu den Grafiken im Ist-Zustand finden Sie unter: ⇒ Grafische Ausgaben zur Bewertung des Ist-Zustandes
Informationen zu den Grafiken in den Varianten finden Sie unter: ⇒ Grafische Ausgaben zu den Varianten
Speichern Sie die Grafik über das Symbol .
Die Grafik wird im aktuellen Projektordner gespeichert. Merken Sie sich den Dateinamen! Dieser wird beim Überfahren des Speichersymbols mit der Maus angezeigt.
Binden Sie die Grafik in Ihren Projekttext ein.
Wählen Sie dazu in EVEBI den gewünschten Text.
Hierbei kann es sich um Projekttexte auf dem Register Ist-Zustand oder um Bemerkungen zu Heizungen, Maßnahmen, Varianten etc. handeln.
Verwenden Sie im EVEBI-Editor das Symbol und wählen Sie das Bild. EVEBI fügt dann einen entsprechenden Befehl in den Text ein. Dazu das folgende Beispiel:
@GRAFIK "C:\Daten\envisys\EVEBI-Projekte\Musterhaus_9\V8EA_WG.jpg"
Bei der Generierung der Berichte wird dieser Befehl ausgewertet und das Bild eingefügt.
Bestätigen Sie die Eingabe durch Klicken auf .

Eigene Bilder in Berichte einfügen

Speichern Sie das gewünschte Bild im aktuellen Projektordner ab.
Binden Sie das Bild in Ihren Projekttext ein.
Wählen Sie dazu in EVEBI den gewünschten Text.
Hierbei kann es sich um Projekttexte auf dem Register Ist-Zustand oder um Bemerkungen zu Heizungen, Maßnahmen, Varianten etc. handeln.
Verwenden Sie im EVEBI-Editor das Symbol und wählen Sie das Bild. EVEBI fügt dann einen entsprechenden Befehl in den Text ein. Dazu das folgende Beispiel:
@GRAFIK "C:\Daten\envisys\EVEBI-Projekte\Musterhaus_9\V8EA_WG.jpg"
Bei der Generierung der Berichte wird dieser Befehl ausgewertet und das Bild eingefügt.
Bestätigen Sie die Eingabe durch Klicken auf .

Folgende Grafiken können zusätzlich automatisch in die Berichte eingebunden werden:

Bezeichnung / Berichte	Erzeugen in EVEBI	Grafik
Weitere Grafiken stehen zu Verfügung!

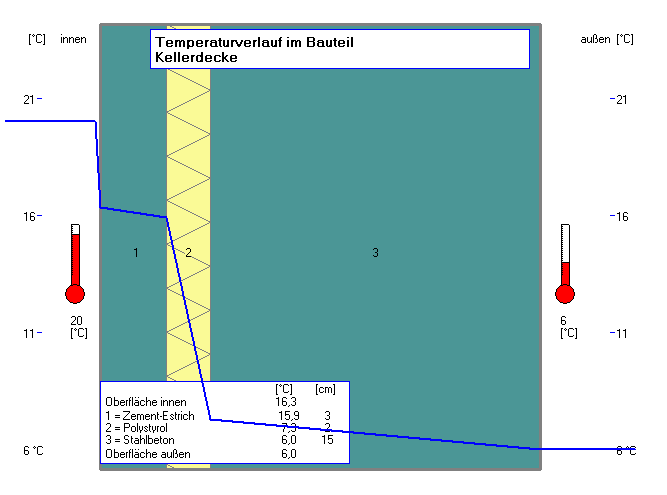

Temperaturverlauf im Bauteil Berichte: Bauteilnachweis Datei: TempBT.jpg BT = Bauteilnummer Einbinden: automatisch, wenn folgende Option aktiv ist: Register Temperatur, Option Feuchtschutznachweis	Register Ist-Zustand Maske: Konstruktionen, Register Temperatur

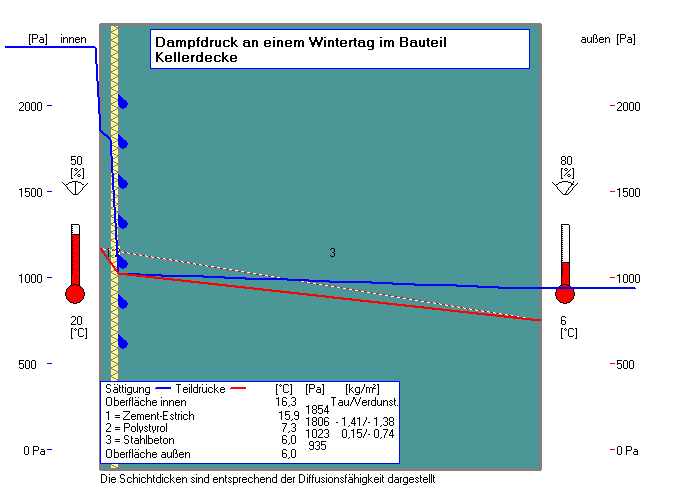

Wasserdampfdiffusion im Bauteil Berichte: Bauteilnachweis Datei: DiffBT.jpg BT = Bauteilnummer Einbinden: automatisch, wenn folgende Option aktiv ist: Register Termperatur, Option Feuchtschutznachweis	Register Ist-Zustand Maske: Konstruktionen, Register Temperatur, Option Feuchtschutznachweis

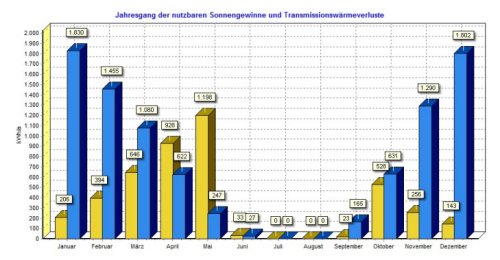

Jahresgang der nutzbaren Sonnengewinne und Transmissionswärmeverluste Ist- Zustand und Varianten Berichte: - Datei: jahresgang.jpg bzw. V(id)jahresgang.jpg Einbinden: siehe unter: -> Editor von EVEBI	Register EnEV Menü: Grafiken, Jahresgang Symbol: bzw. Register Varianten Menü: Grafiken, Jahresgang Symbol:
