Grafik: Bilanzschema (nur Wohngebäude)

Allgemeine Erläuterungen zu den Grafiken finden Sie unter: ⇒  Grafische Ausgaben

Die Grafik Bilanzschema (Energieströme) zeigt Ihnen die Energieflüsse des Gebäudes im Ist-Zustand an. Hier können Sie die Energiegewinne (Pfeilrichtung zum Gebäude hin) und den Energieverlust (Pfeilrichtung vom Gebäude weg) sehen.

Hinweise

  • Diese Grafik ist sehr gut geeignet, um zu sehen, wo die größten Verluste liegen. Bei einem zu hoch erscheinenden berechneten Energiebedarf können Sie an dieser Grafik erkennen, ob die Verluste plausibel sind und wo ggf. Eingabefehler liegen könnten.
  • Weiterhin können Sie natürlich sofort erkennen, wo der Verbesserungsbedarf liegt und wo die Einsparungsmöglichkeiten liegen.
  • Diese Grafik wird automatisch in den Vor-Ort-Bericht eingebunden.

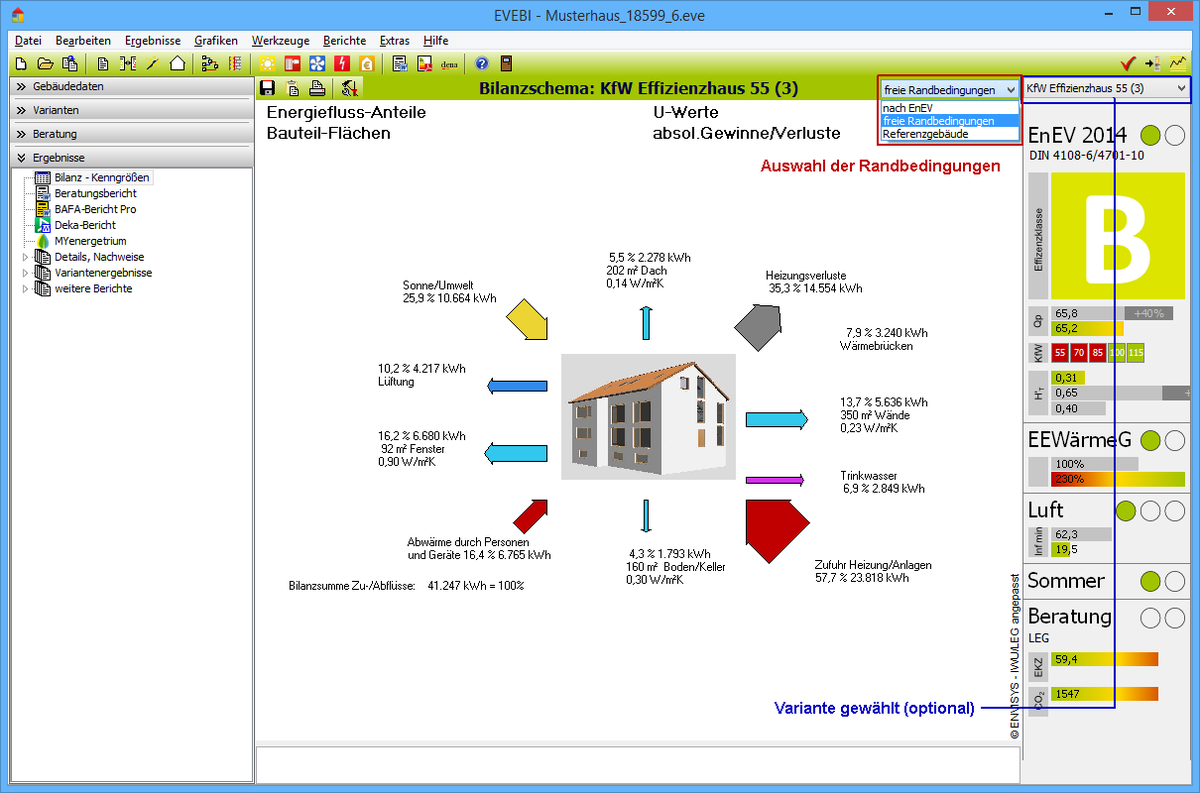

Maske Bilanzschema (Schritt 3)

Vorgehen

  1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
  2. Wählen Sie ggf. im ⇒  Ergebnis-Monitor den Ergebnisbezug Ist-Zustand/Variante.

oder

  1. Wählen Sie im Navigationsbereich das Register Varianten.
  2. Klicken Sie im Navigationsbereich die Variante, zu der Sie Grafiken ausgeben möchten.

  3. Wählen Sie im Menü Grafiken den Eintrag Bilanzschema.
    Die Grafik wird gezeigt: siehe Bild

Hinweise:

  • Die Ergebnisse sind abhängig von der Bezugswahl im ⇒  Ergebnis-Monitor (Ist-Zustand/Variante).
  • Die Ergebnisse sind abhängig von der eingestellten EnEV (2009 oder 2014) sowie dem in den ⇒  Projekt-Einstellungen eingestellten Berechnungsverfahren (DIN 4108-6 / 4701-10/12 bzw. DIN V 18599).
  • Sie können bei dieser Grafik zusätzlich wählen, ob die Ausgabe nach EnEV, mit freien Randbedingungen oder für das Referenzgebäude erfolgen soll.
  • Diese Grafik wird in den Beratungsbericht übernommen.

Verwendung der Symbole:

  • Grafik als Datei *.jpg im Projektverzeichnis speichern, Symbol , der Dateiname wird im Tooltip angezeigt
  • Grafik in die Zwischenablage kopieren, Symbol
  • Grafik direkt auf einen angeschlossenen Drucker ausgeben, Symbol

Über das Symbol  können Sie die Darstellung der Grafik verändern:

Durch Aktivieren/Deaktivieren werden die Darstellungen angezeigt bzw. nicht angezeigt.
