Grafik: Einordnung Endenergie

Allgemeine Erläuterungen zu den Grafiken finden Sie unter: ⇒  Grafische Ausgaben

Diese Grafik ermöglicht Ihnen die Einordnung des Gebäudes nach EnEV darzustellen.

Vorgehen

  1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
  2. Wählen Sie ggf. im ⇒  Ergebnis-Monitor den Ergebnisbezug Ist-Zustand/Variante.

oder

  1. Wählen Sie im Navigationsbereich das Register Varianten.
  2. Klicken Sie im Navigationsbereich die Variante, zu der Sie Grafiken ausgeben möchten.

  3. Wählen Sie im Menü Grafiken den Eintrag Energiefluss.

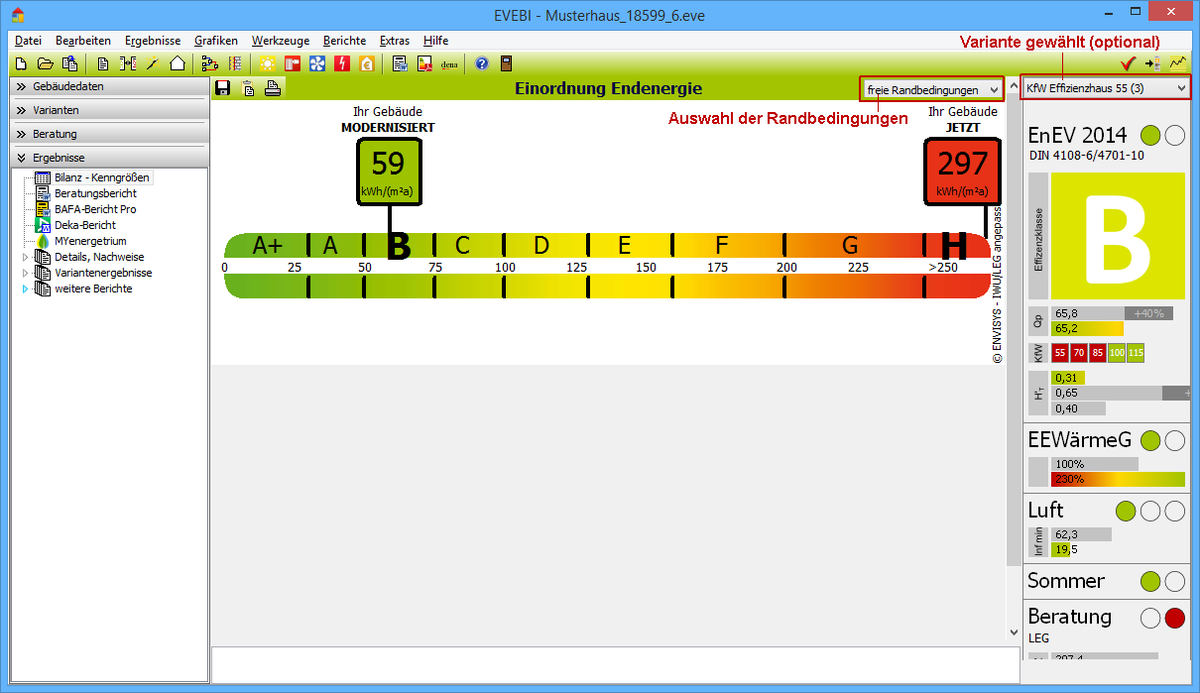

    Die Grafik wird gezeigt: siehe Bild

Grafik zur Einordnung Endenergie (Schritt 3)

Hinweise:

  • Die Ergebnisse sind abhängig von der Bezugswahl im ⇒  Ergebnis-Monitor (Ist-Zustand/Variante).
  • Die Ergebnisse sind abhängig von der eingestellten EnEV (2009 oder 2014) sowie dem in den ⇒  Projekt-Einstellungen eingestellten Berechnungsverfahren (DIN 4108-6 / 4701-10/12 bzw. DIN V 18599).
  • Sie können bei dieser Grafik zusätzlich wählen, ob die Ausgabe nach EnEV, mit freien Randbedingungen oder für das Referenzgebäude erfolgen soll.

Verwendung der Symbole:

  • Grafik als Datei *.jpg im Projektverzeichnis speichern, Symbol , der Dateiname wird im Tooltip angezeigt
  • Grafik in die Zwischenablage kopieren, Symbol
  • Grafik direkt auf einen angeschlossenen Drucker ausgeben, Symbol
