Grafik: Energieanteile

Allgemeine Erläuterungen zu den Grafiken finden Sie unter: ⇒  Grafische Ausgaben

Die Grafik Energieanteile zeigt Ihnen die energetischen Zu- und Abflüsse des Gebäudes in kWh/Jahr. Hier können Sie sehr schön sehen, welche EnergieAnteile in das Gebäude fließen und welche abfließen.

Diese Grafik dient auch zu Vergleichen mit Varianten. Die Grafik zeigt dann die Energiezu- und Energieabflüsse der aktuellen Variante im Vergleich mit dem Ist-Zustand. Hier kann auf einen Blick die Energieersparnis der Variante gegenüber dem Ist-Zustand gesehen werden. Dazu werden die Energieanteile für die Transmissionen durch die Decke, Außenwände, Fenster und Keller sowie Verluste durch Lüftung, Warmwasser und Heizung. Zusätzlich wird die Energieersparnis angezeigt.

Grafik Energieanteile (Schritt 3)

Vorgehen

  1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
  2. Wählen Sie ggf. im ⇒  Ergebnis-Monitor den Ergebnisbezug Ist-Zustand/Variante.

oder

  1. Wählen Sie im Navigationsbereich das Register Varianten.
  2. Klicken Sie im Navigationsbereich die Variante, zu der Sie Grafiken ausgeben möchten.
  3. Wählen Sie im Menü Grafiken den Eintrag Energieanteile.

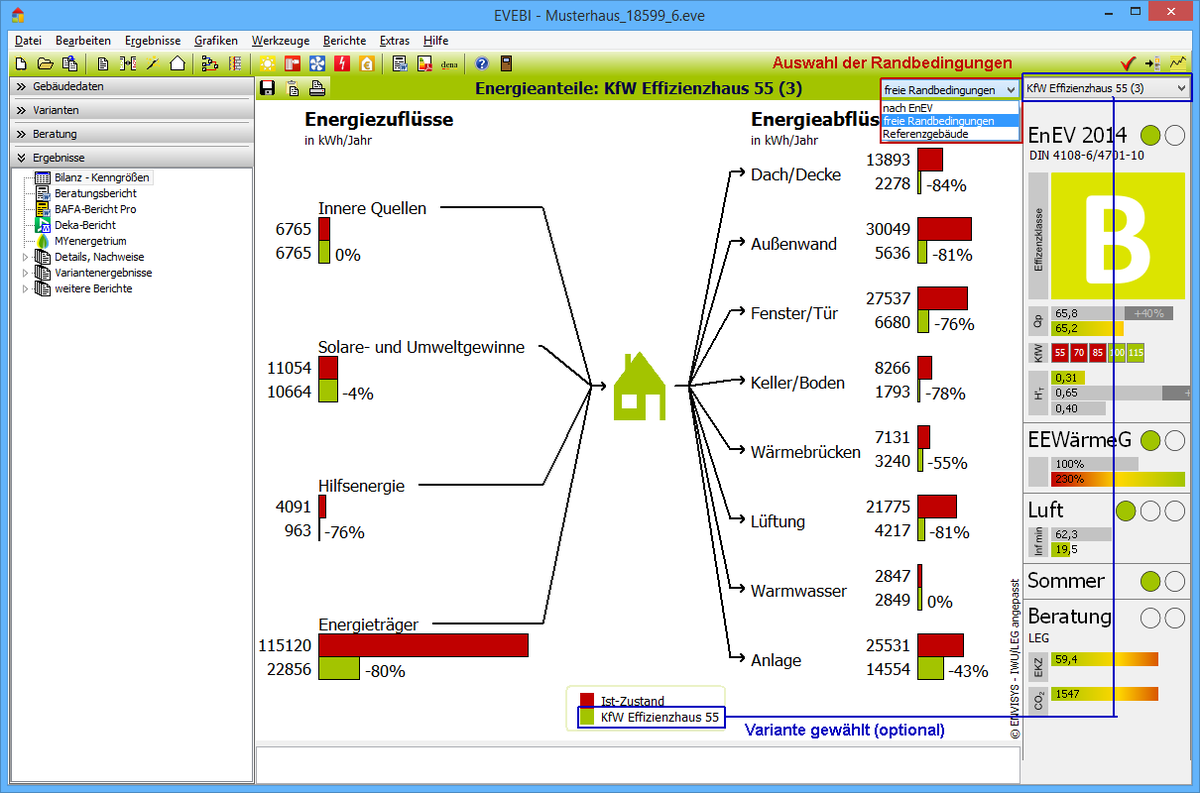

    Die Grafik wird gezeigt: siehe Bild

Hinweise:

  • Die Ergebnisse sind abhängig von der Bezugswahl im ⇒  Ergebnis-Monitor (Ist-Zustand/Variante).
  • Die Ergebnisse sind abhängig von der eingestellten EnEV (2009 oder 2014) sowie dem in den ⇒  Projekt-Einstellungen eingestellten Berechnungsverfahren (DIN 4108-6 / 4701-10/12 bzw. DIN V 18599).
  • Sie können bei dieser Grafik zusätzlich wählen, ob die Ausgabe nach EnEV, mit freien Randbedingungen oder für das Referenzgebäude erfolgen soll.
  • Diese Grafik wird in den Beratungsbericht übernommen.

Verwendung der Symbole:

  • Grafik als Datei *.jpg im Projektverzeichnis speichern, Symbol , der Dateiname wird im Tooltip angezeigt
  • Grafik in die Zwischenablage kopieren, Symbol
  • Grafik direkt auf einen angeschlossenen Drucker ausgeben, Symbol
