Grafik: Jahresgang (LEG)

Allgemeine Erläuterungen zu den Grafiken finden Sie unter: ⇒  Grafische Ausgaben

Die Grafik Jahresgang zeigt die Absolutwerte der Energiezu- und Abflüsse für jeden einzelnen Monat als Balkendiagramm an. Diese Grafik steht nur im Berechnungsverfahren nach LEG zur Verfügung.

Hinweise

  • Die Zuflüsse (Gewinne) werden gelb (links) dargestellt. Sie steigen im Jahresgang zunächst Richtung Jahresmitte an (die Sonne wird intensiver). Gegen Ende der Heizperiode wird die Sonne für die Wärmezufuhr des Gebäudes weniger und im Sommer gar nicht mehr relevant; der Beitrag zur Deckung der Heizwärme beträgt null. Beginnt die Heizperiode wieder, geht es umgekehrt.
  • Die Energieabflüsse (Verluste) werden blau (rechts) dargestellt. Sie sind naturgemäß in den Wintermonaten am höchsten, sinken dann zur Jahresmitte hin ab bis auf null.
  • Erläuterungen zum Jahresgang einer Variante finden Sie unter: ⇒  Jahresgang der aktuellen Variante anzeigen.

Grafik Jahresgang (Schritt 3)

Vorgehen

  1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
  2. Wählen Sie ggf. im ⇒  Ergebnis-Monitor den Ergebnisbezug Ist-Zustand/Variante.

oder

  1. Wählen Sie im Navigationsbereich das Register Varianten.
  2. Klicken Sie im Navigationsbereich die Variante, zu der Sie Grafiken ausgeben möchten.

  3. Wählen Sie im Menü Grafiken den Eintrag Jahresgang.

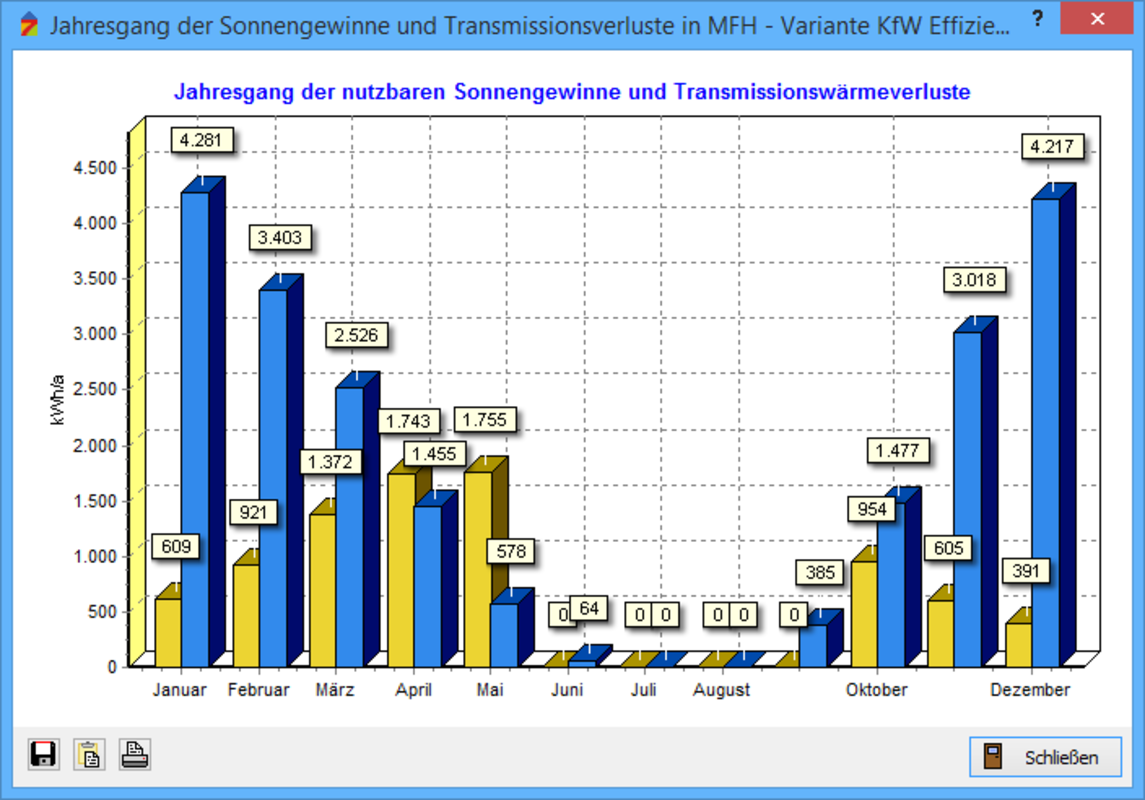

    Die Grafik wird angezeigt: siehe Bild

  • Die Zuflüsse (Gewinne) werden vorn grün dargestellt. Sie steigen im Jahresgang zunächst Richtung Jahresmitte an (die Sonne wird intensiver). Gegen Ende der Heizperiode wird die Sonne für die Wärmezufuhr des Gebäudes weniger und im Sommer gar nicht mehr relevant; der Beitrag zur Deckung der Heizwärme beträgt null. Beginnt die Heizperiode wieder, geht es umgekehrt.
  • Die Energieabflüsse (Verluste) werden hinten blau dargestellt. Sie sind naturgemäß in den Wintermonaten am höchsten, sinken dann zur Jahresmitte hin ab bis auf null.

Verwendung der Symbole:

  • Grafik als Datei *.jpg im Projektverzeichnis speichern, Symbol , der Dateiname wird im Tooltip angezeigt
  • Grafik in die Zwischenablage kopieren, Symbol
  • Grafik direkt auf einen angeschlossenen Drucker ausgeben, Symbol
