Grafik: Verbesserte Bauteile

Allgemeine Erläuterungen zu den Grafiken finden Sie unter: ⇒  Grafische Ausgaben

Haben Sie durch Maßnahmen Bauteile verbessert (Dämmung, veränderter Schichtaufbau oder Bauteilaustausch), so können Sie sich zu diesen Bauteilen den Aufbau, den Temperaturverlauf oder die Dampfdiffusionskurve als Grafik ausgeben lassen.

Vorgehen zur Ausgabe der Grafik

  1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
  2. Wählen Sie ggf. im ⇒  Ergebnis-Monitor die gewünschte Variante.
  3. Wählen Sie im Menü Grafiken den Menüeintrag Verbesserte Bauteile.

Dialog Auswahl Bauteil und Grafik (Schritt 3)

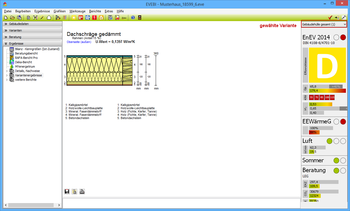

Beispielgrafik (Schritt 4)

oder

  1. Wählen Sie im Navigationsbereich das Register Varianten.
  2. Markieren Sie die gewünschte Variante im Navigationsbereich.
  3. Wählen Sie im Menü Grafiken den Menüeintrag Verbesserte Bauteile bzw. Klicken Sie das Symbol .

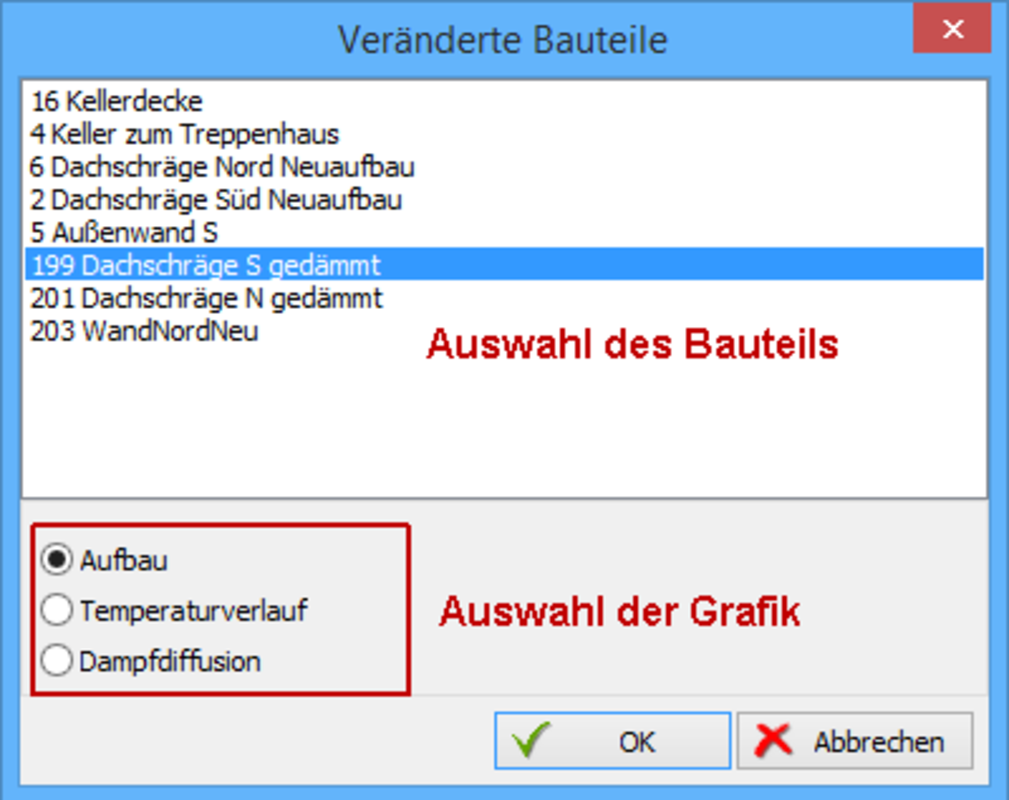

    Es erscheint ein Dialog zur Auswahl des gewünschten Bauteils sowie der grafischen Ausgabe: siehe Bild

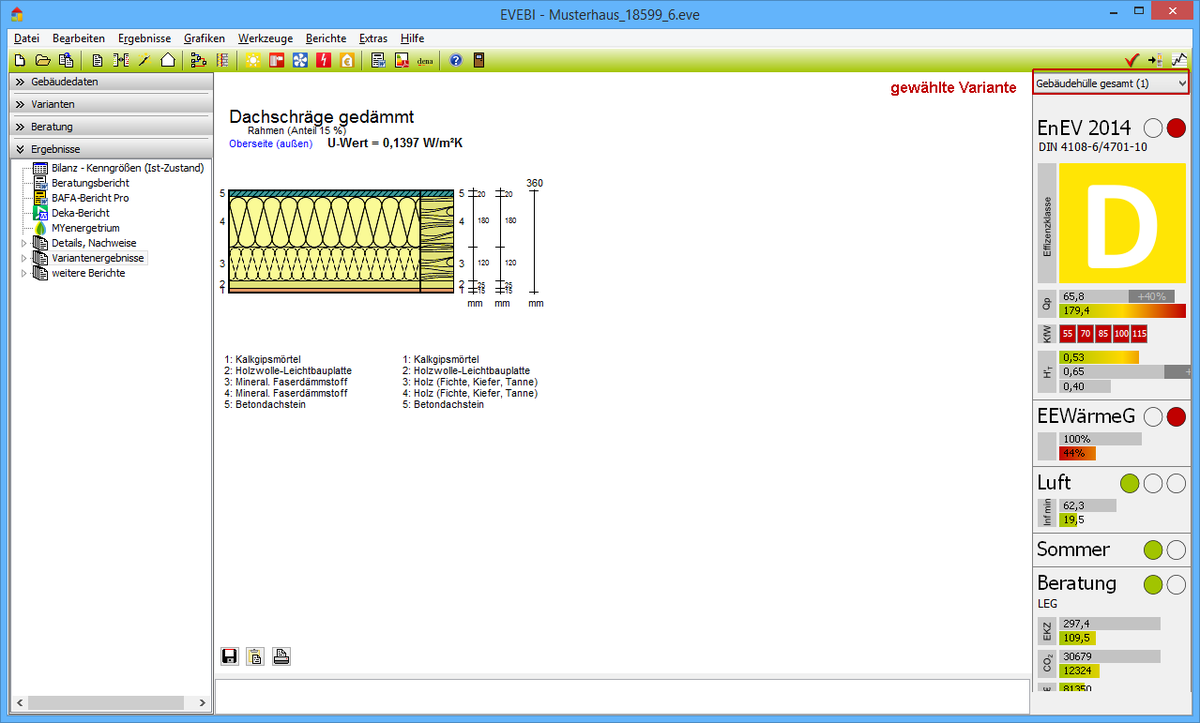

  4. Markieren Sie das Bauteil, zu dem Sie die Ausgaben wünschen und klicken Sie die gewünschte Option (Aufbau, Temperaturverlauf oder Dampfdiffusion). Die Grafik wird angezeigt, z.B.: siehe Bild
    Sie haben weiterhin die Möglichkeit, sich den Temperaturverlauf oder das Dampfdiffusionsdiagramm ausgeben zu lassen.

Verwendung der Symbole:

Sie können die Grafik direkt drucken (Symbol  ), in die Zwischenablage kopieren (Symbol  ) oder als Grafikdatei speichern (Symbol ).

Hinweis: Der Schichtaufbau der verbesserten Bauteile wird standardmäßig in den Beratungsbericht im Abschnitt “Beschreibung der verschiedenen Energieeinsparmaßnahmen, Variante Dämmen” übernommen.

Den Temperaturverlauf und die Dampfdiffusion können Sie zusätzlich in den Bericht einfügen. Die Grafiken werden im Projektverzeichnis des aktuellen Projektes im Verzeichnis der aktuellen Variante als Bitmap bzw. als jpg-Datei gespeichert.

Erläuterungen zum Einfügen von Grafiken in den Vor-Ort-Bericht finden Sie unter: ⇒  Vor-Ort-Bericht
