Vorgehen zur raumweisen Zuordnung der Heizkörper

1. Wechseln Sie ggf. auf das Register BERATUNG.
2. Öffnen Sie im Navigationsbereich den HYDRAULISCHEN ABGLEICH.

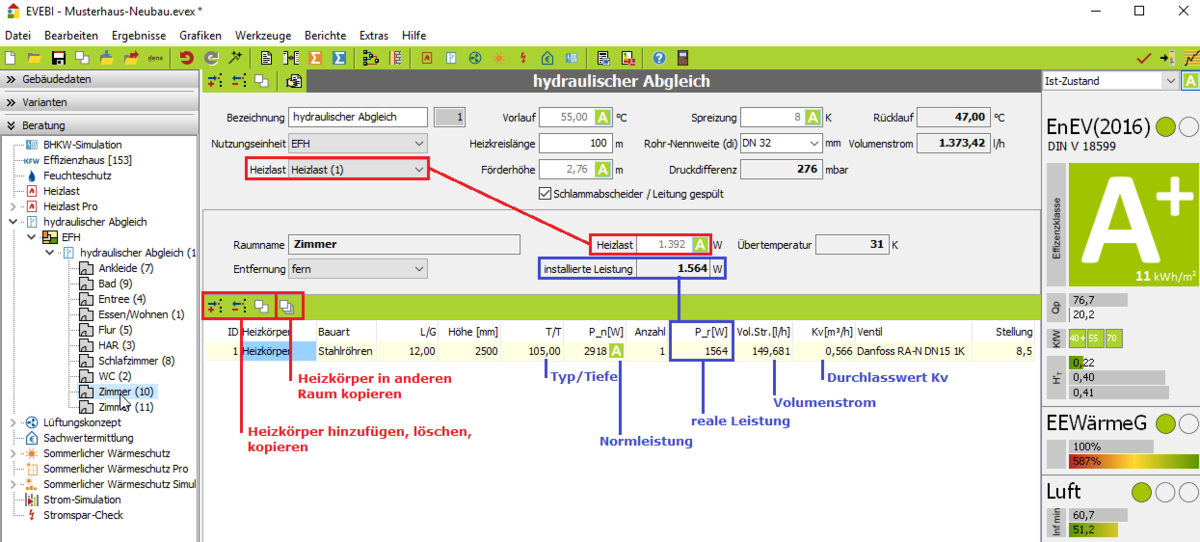

3. Wählen Sie im Navigationsbereich den gewünschten RAUM. Die zugehörige Maske wird angezeigt: (siehe Bild)

   Geben Sie die Daten zum Raum ein. Dazu folgende Erläuterungen:


4. Dateneingabe
   Raumname: Der Raumname wird aus dem Raumbuch übernommen.
   Entfernung: Entfernung des Raumes zur Heizkreispumpe innerhalb des abzugleichenden Heizkreises, mit nah (Entfernung max. ein Drittel), mittel (Entfernung max. zwei Drittel) und fern (Entfernung größer zwei Drittel).
   Heizlast: Wurde bereits eine raumweise Heizlastberechnung in EVEBI durchgeführt, so wird für jeden Raum die Heizlast automatisch eingetragen. Andernfalls können Sie hier die Heizlast manuell eingeben.
   Informationen zu Heizlastberechnung in EVEBI finden Sie unter: ⇒ Heizlastberechnung Pro
   Norm-Leistung: Leistung unter Normbedingung 75/65/20C°.
   Installierte Leistung: Bei der installierten Leistung handelt es sich um die Normheizkörperleistung (75 °C Vorlauf, 65 °C Rücklauf, 20 °C Raumtemperatur) über alle Heizkörper.
   Übertemperatur: Die Übertemperatur (Mitteltemperatur) in K wird über die Heizlast des Raumes und die Summe der tatsächlich installierten Heizkörperleistungen ermittelt. Sie entspricht der mittleren Heizköpertemperatur, mit welcher der/die Heizkörper durchströmt werden muss/müssen, um die Raumtemperatur zu gewährleisten.
   Der Heizkörper, der die größte Übertemperatur hat, braucht die höchste mittlere Heizkörpertemperatur und ist damit der am knappsten dimensionierte Heizkörper. Dieser Heizkörper bestimmt die Vorlauftemperatur (3 bis 6 °C über der höchsten notwendigen Heizkörpertemperatur).
   Spreizung: Die Spreizung wird über die Vorlauf- und Übertemperatur raumweise berechnet. Die größte Spreizung bestimmt die Rücklauftemperatur des Systems, da sich diese aus der Differenz der Vorlauftemperatur und der größten Spreizung berechnet.


5. Heizkörper definieren
   Fügen Sie einen neuen Heizkörper durch Klicken des Symbols  hinzu.
   Wählen Sie die Bauart, die Länge bzw. Glieder, Höhe und Typ des Heizkörpers.
   Damit werden die Leistung, der Volumenstrom sowie der Durchlasswert automatisch eingetragen.
   Leistung: Die Leistung wird in Abhängigkeit des gewählten Heizkörpers automatisch eingetragen. Dabei wird von einer Normheizkörperleistung von 75 °C Vorlauftemperatur, 65 °C Rücklauftemperatur und 20 °C Raumtemperatur ausgegangen. Wenn Sie also eine geringere Vorlauftemperatur (im Bild oben 55 °C) haben, so ist die tatsächliche Leistung des Heizköpers geringer!
   Das manuelle Eintragen der Leistung ist möglich. Das ist z. B. bei nicht normierten Designheizkörpern erforderlich.
   Anzahl: Kann die Leistung nicht durch einen Heizkörper abgedeckt werden, so kann hier die Anzahl erhöht werden.
   Volumenstrom: Der Volumenstrom gibt die Durchflussmenge in Liter/Stunde durch einen Heizkörper an.
   Durchlasswert des Ventils k_V: Der Durchlasswert wird über den Volumenstrom des Heizkörpers und die Druckdifferenz des Systems ermittelt.
   Ventil: In der Liste werden alle gängigen Ventile verschiedener Hersteller angeboten. Die Bezeichnungen beginnen mit dem Durchmesser DN des Ventils. Eine Liste der Ventile finden Sie auch in dem Dokument der OPTIMUS-Gruppe unter: ⇒ Handbuch Hydraulischen Abgleich für Ein- und Zweifamilienhäuser, Seite 63.
   Stellung: Die Stellung (Voreinstellung) des Ventils wird aus dem Ventiltyp und dem Durchlasswert ermittelt. Hierbei wird von einer 2K-Regeldifferenz ausgegangen.
   Hinweis: In Abhängigkeit des Durchlasswertes wird die erforderliche Stellung des gewählten Ventils ermittelt. Kann zum gewählten Ventil keine Stellung ermittelt werden, so wird die Stellung in roter Farbe eingetragen.

   Hinweis: Wird die Option Schlammabscheider nicht gewählt, so ist die Stellung der Heizkörperventile mit 4 die kleinstmögliche Einstellung. Mit kleineren Ventileinstellungen ließe sich der Durchfluss nicht mehr sicherstellen.

6.  Bei Bedarf können Sie mit Hilfe der Icons  in der grünen Leiste Heizkörper kopieren oder in einen anderen Raum übertragen (siehe Abbildung). Mehrere Räume können durch Drücken der Strg-Taste und gleichzeitigem Klicken der linken Maustaste gewählt werden.

   Passen Sie die Heizkörperdaten soweit an, dass eine möglichst geringe Übertemperatur und gleichmäßige Spreizung in allen Räumen erreicht wird.
