Abzugsflächen/Öffnungen erfassen





Hierbei handelt es sich um die Abzugsflächen bzw. Öffnungen. Im Unterschied zu Fenster-/Türflächen und Ersatzflächen wird für eine Abzugsfläche/Öffnung kein Bauteil generiert. Die Abzugsfläche/Öffnung wird lediglich vom anzugebenden Bauteil abgezogen.

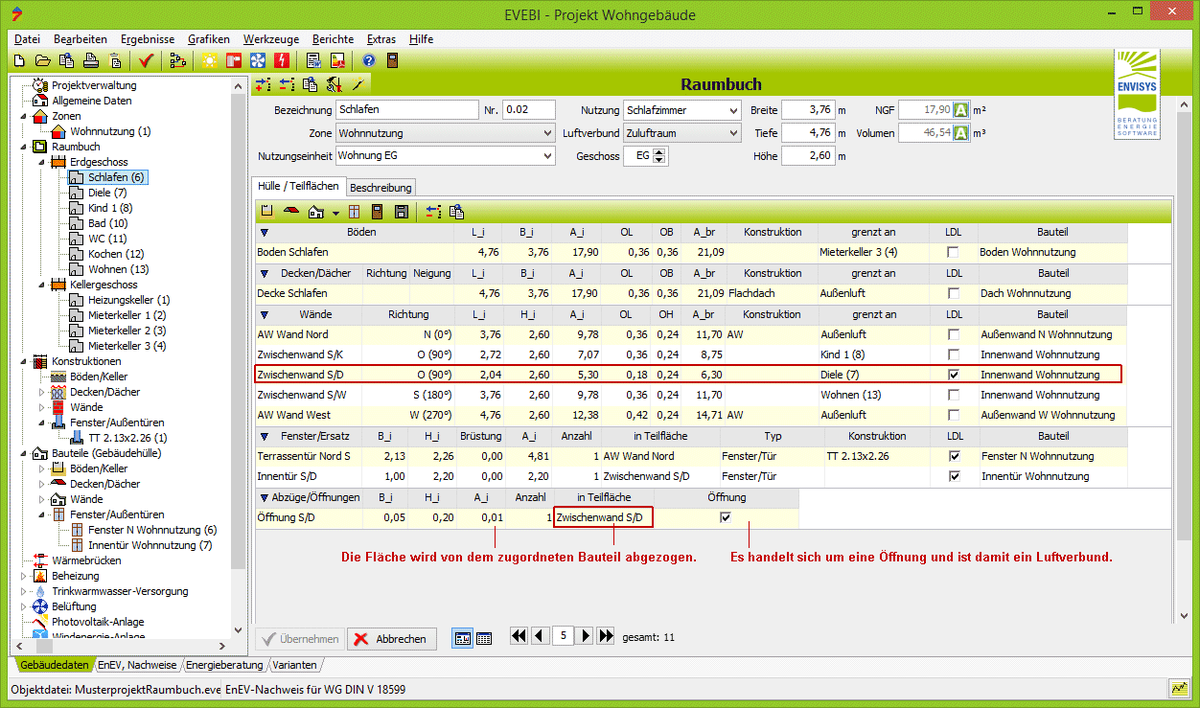

Grafik Raumbuch mit Abzugsfläche (Schritt 1)

Vorgehen zum Erfassen einer Abzugsfläche bzw. Öffnung

  1. Klicken Sie das Symbol  am oberen Tabellenrand. Eine Abzugsfläche wird automatisch angelegt:
    (siehe Bild)
    Beim Erfassen einer neuen Teilfläche werden automatisch die Daten generiert. Diese können jetzt bearbeitet werden.

    Daten zu den Abzugsflächen/Öffnungen

  2. Abzüge/Öffnungen: Die Bezeichnung der Fläche kann/soll geändert/erweitert werden.
  3. B_i: Lichte Breite der Fläche. Muss eingetragen werden.
  4. H_i: Lichte Höhe der Fläche. Muss eingetragen werden.
  5. A_i: Nettofläche, wird aus lichter Breite und Höhe ermittelt. Kann geändert werden.
  6. Anzahl: Hier kann die Anzahl der Flächen eingegeben werden. Die Anzahl wird in den Flächenmanager übernommen und die Abzugsflächen werden entsprechend berechnet.
  7. in Teilfläche: Angabe der Teilfläche, in welcher sich die Abzugsfläche/Öffnung befindet. Hier werden die bereits im Raum angelegten Raumbegrenzungsflächen/Teilflächen angeboten. Die Abzugsfläche wird über den Flächenmanager von der angegebenen Teilfläche und damit von der Bauteilfläche abgezogen.
  8. Öffnung: Klicken Sie diese Option, wenn es sich tatsächlich um eine Öffnung handelt. Mit dieser Angabe wird ein Luftverbund zum Nachbarraum/nach außen festgelegt. Diese Angabe ist für die Heizlastberechnung relevant.
  9. Sie können jetzt ggf. weitere Bodenflächen erfassen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und dem Flächenmanager finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und dem Flächenmanager.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Bauteilen finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und den Bauteilen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Konstruktionen finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und den Konstruktionen.

Folgende Daten sind für die Heizlastberechnung relevant

Weitere Informationen zum Lüftungskonzept finden Sie unter: ⇒ EVEBI - Heizlastberechnung Pro

  • Nettofläche, wenn Öffnung
  • Öffnung (Luftvolumenstrom)
