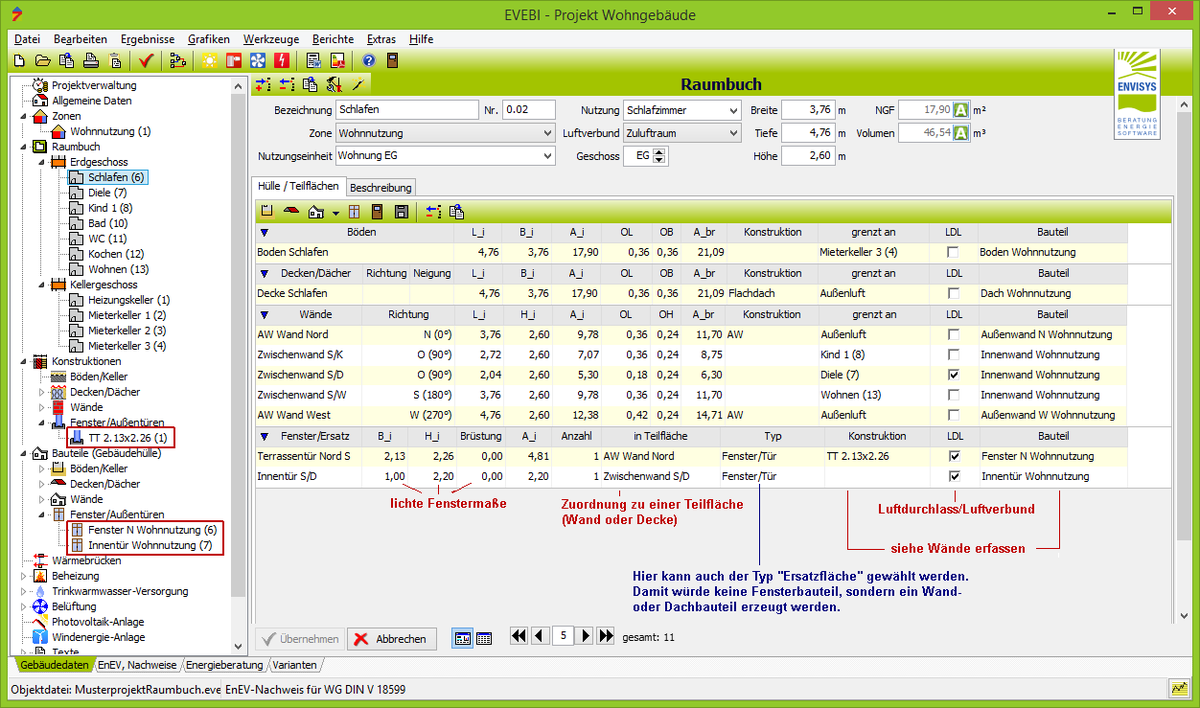

Grafik Raumbuch-Fenster (Schritt 1)
Vorgehen zum Erfassen von Fenster-/Ersatzflächen
- Klicken Sie das Symbol
am oberen Tabellenrand. Eine Fensterfläche wird mit den Einstellungen der Raumbuch-Konfiguration automatisch angelegt:
(siehe Bild)
Beim Erfassen einer neuen Teilfläche werden automatisch die Daten generiert. Diese können jetzt bearbeitet werden.
Daten zu den Fenster-/Ersatzflächen - Fenster/Ersatz: Die Bezeichnung der Fläche kann/soll geändert/erweitert werden.
- B_i: Lichte Breite des Fensters/der Tür. Wird automatisch aus der Raumkonfiguration generiert. Kann geändert werden.
- H_i: Lichte Höhe des Fensters/der Tür. Wird automatisch aus der Raumkonfiguration generiert. Kann geändert werden.
- Brüstung: Höhe der Brüstung.
- A_i: Nettofläche des Fensters/der Tür. Wird aus lichter Breite und Höhe ermittelt. Kann geändert werden.
- Anzahl: Hier kann die Anzahl der Fenster/Türen eingegeben werden. Die Anzahl wird in den Flächenmanager übernommen und die Bauteilflächen werden entsprechend berechnet.
- in Teilfläche: Angabe der Teilfläche, in welcher sich das Fenster/die Tür befindet. Hier werden die bereits im Raum angelegten Raumbegrenzungsflächen/Teilflächen angeboten. Die Fensterfläche wird über den Flächenmanager von der angegebenen Teilfläche und damit von der Bauteilfläche abgezogen.
- Typ: Standardmäßig wird von einem Fenster bzw. einer Tür ausgegangen. Hier kann jedoch auch der Typ auf Ersatzfläche eingestellt werden. Damit wird sowohl die Konstruktion als auch das Bauteil als Wand- bzw. Dachbauteil generiert. Hiermit ist es möglich, z.B. Heizkörpernischen, Dachluken o.ä. zu definieren.
- Konstruktion: Hier können Sie eine Konstruktion angeben. Diese wird dann automatisch generiert, wenn sie noch nicht vorhanden ist. Diese Angabe ist optional. Im oberen Bild wurde die Konstruktion TT 2.13x2.26 für die Fenster eingetragen, wodurch diese generiert wurde. Für die Innentür wurde keine Konstruktion angegeben.
- LDL: Luftdurchlass. Wählen Sie diese Option, wenn eine Innentür einen Luftverbund zum Nachbarraum hat. Diese Angabe ist für die Heizlastberechnung relevant. Wird kein Luftdurchlass angegeben, so wird für die Heizlastberechnung kein Luftvolumenstrom ermittelt, sondern nur die Transmissionsverluste.
Hinweis:
- Befindet sich in der Wandfläche ein Öffnung (Tür o.ä.), dann genügt es, für diese Öffnung die Option LDL zu aktivieren. Die Größe der Öffnung ist nicht relevant, es genügt die Information, dass es einen Luftverbund gibt.
- Die Definition des LDL niemals in Außenbauteilen setzen! Mit dem Haken wird lediglich angegeben, zwischen welchen Bereichen (Raum zu Raum) die Luft strömen kann.
- Bauteil: Das Bauteil wird in Abhängigkeit der Angaben automatisch generiert. Standardmäßig wird bereits eine Bauteilbezeichnung eingetragen und in der Bauteilmaske das Bauteil generiert bzw. ein bereits vorhandenes Bauteil verwendet. Die Bezeichnung des Bauteils kann in der Bauteilmaske geändert werden. Zu den Bauteilen siehe unter: ⇒ Bauteile
Für den Typ Fenster/Tür wird immer ein Fensterbauteil angelegt, in Abhängigkeit der Himmelsrichtung des Fensters.
Für den Typ Ersatzfläche wird ein Wandbauteil, Dachbauteil oder Bodenbauteil angelegt in Abhängigkeit der Raumbegrenzung, in welcher sich die Ersatzfläche befindet. - Sie können jetzt ggf. weitere Fensterflächen erfassen.
Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und dem Flächenmanager finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und dem Flächenmanager.
Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Bauteilen finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und den Bauteilen.
Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Konstruktionen finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und den Konstruktionen.
Folgende Daten sind für die Heizlastberechnung relevant
Weitere Informationen zum Lüftungskonzept finden Sie unter: ⇒ EVEBI - Heizlastberechnung Pro
- Nettofläche, Bauteil (Größe und Qualität der Hülle für die Transmission)
- Luftdurchlass (Luftvolumenstrom)
- grenzt an (angrenzende Räume zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur)
Folgende Daten sind für den sommerlichen Wärmeschutz relevan
Weitere Informationen finden Sie unter: ⇒ EVEBI – Sommerlicher Wärmeschutz Pro
- Nettofläche, Bauteil (Größe, Qualität der Hülle für die Transmission und die Sonneneintragskennwerte bei Fenstern)
- grenzt an (angrenzende Räume zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur)
