Zusammenhang zwischen dem Raumbuch und den Bauteilen

Beim Erfassen der Raumteilflächen werden automatisch Bauteile angelegt. Hierbei werden die Bauteile nach Erfordernis, z.B. in Abhängigkeit der Himmelsrichtung und der Konstruktion, angelegt. Während für Außenwände die Bauteile nach Himmelsrichtung getrennt angelegt werden, werden die Flächen für die Innenwände immer dem selben Bauteil zugeordnet.

In der Raumbuchmaske können Sie durch Klicken auf das Symbol  im Bauteilfeld zum Bauteil in der Bauteilmaske springen.

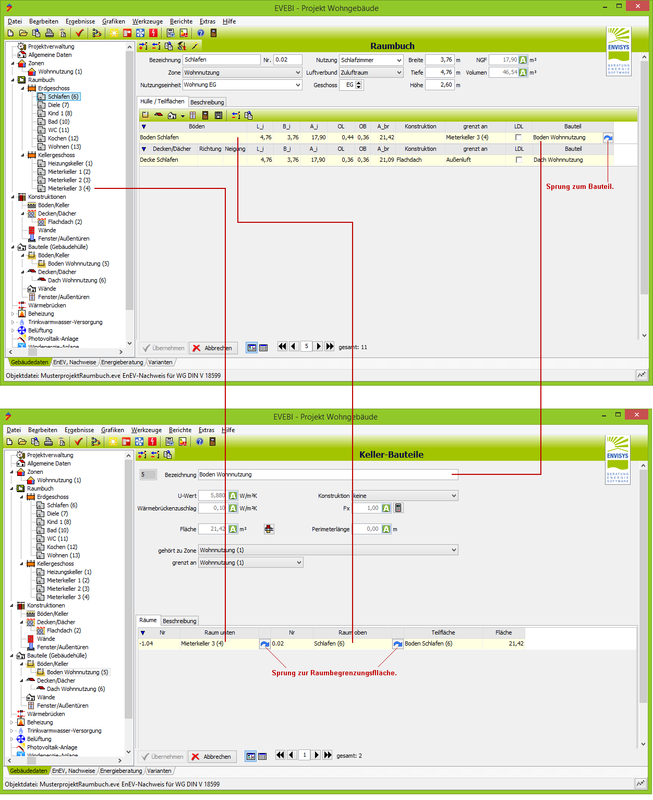

Grafik Zusammenhang - Raumbuch und Bauteile

In der Bauteilmaske können Sie z.B. die Bezeichnung des Bauteils ändern. Die Änderung wird automatisch in das Raumbuch übernommen. Ebenso kann die Konstruktion in der Bauteilmaske geändert werden. Von den Änderungen in der Bauteilmaske sind alle zugehörigen Raumteilflächen betroffen! Die Raumteilflächen mit den zugehörigen Räumen werden in der Bauteilmaske zusätzlich angezeigt. Auch hier ist über das Symbol  ein Rücksprung zur Raumbuchmaske möglich.

Hinweise zur Bauteilmaske:

  • Ist dem Bauteil keine Konstruktion zugeordnet, so ist der U-Wert manuell einzutragen.
  • Die Fläche wird aus dem Flächenmanager übernommen. Diese werden aus den Teilflächen im Raumbuch zusammen gestellt. Eine Änderung in der Bauteilmaske hat keine Rückkoppelung zum Flächenmanager und damit auch nicht zum Raumbuch.
  • Bei Innenwänden ist die Orientierung nicht relevant.
  • Es ist nicht möglich, einer Teilfläche ein bestimmtes Bauteil zuzuordnen. Sind jedoch bereits Bauteile vorhanden, so werden diese den Teilflächen zugeordnet.

Das folgende Bild zeigt den Zusammenhang zwischen dem Raumbuch und den Bauteilen:

(siehe Bild)

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Konstruktionen finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und den Konstruktionen, Seite 26.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und dem Flächenmanager finden Sie unter: ⇒ Zusammenhang zwischen dem Raumbuch und dem Flächenmanager, Seite 23
