Anpassungen des Sonneneintragskennwertes

Allgemeine Erläuterungen zum Sommerlichen Wärmeschutz finden Sie in der ⇒ EVEBI - Sommerlicher Wärmeschutz Pro, Seite 1.

Wird der sommerliche Wärmeschutz (rot dargestellte Räume) nicht erreicht, so sind Nachbesserungen erforderlich, um den Sonneneintragskennwert zu senken.

Sonneneintragskennwert senken:

Zum Senken des Sonneneintragskennwertes haben Sie verschiedene Möglichkeiten:

  • Bauart: allgemeine Daten oder Zonenangaben, siehe unter: ⇒ Bauart - Spezifische Wärmekapazität Cwirk, Seite 2
  • g-Wert: Fensterkonstruktion, siehe unter: ⇒ Fensterkonstruktionen / Fensterbauteile, Seite 4
  • Sonnenschutz, Verschattung: Fensterbauteil, siehe unter: ⇒ Fensterkonstruktionen / Fensterbauteile, Seite 6
  • Nachlüftung erhöhen: Lüftung, siehe unter: ⇒ Lüftungsdaten zum sommerlichen Wärmeschutz, Seite 8

Tabelle Berechnungsergebnisse (Schritt 1)

Grafik Raumbuch (Schritt 2)

Grafik Fensterbauteil (Schritt 3)

Bearbeiten des zugehörigen Fensterbauteils:

So finden Sie einfach das zugehörige Fensterbauteil:

  1. Aus dem sommerlichen Wärmeschutz Sprung zum Raum.
  2. Aus dem Raumbuch Sprung zum Fensterbauteil.
  3. Fensterbauteil bearbeiten.
  4. Aufruf des sommerlichen Wärmeschutzes zur Prüfung des Ergebnisses.


Sprung zum Raum

  1. Klicken Sie das Symbol  in der Symbolleiste (Register Gebäudedaten oder EnEV, Nachweise).
    Es erscheint eine Tabelle mit den Berechnungsergebnissen:
    (siehe Bild)
  2. Klicken Sie das Symbol  neben dem Raum, zu welchem Sie springen möchten.

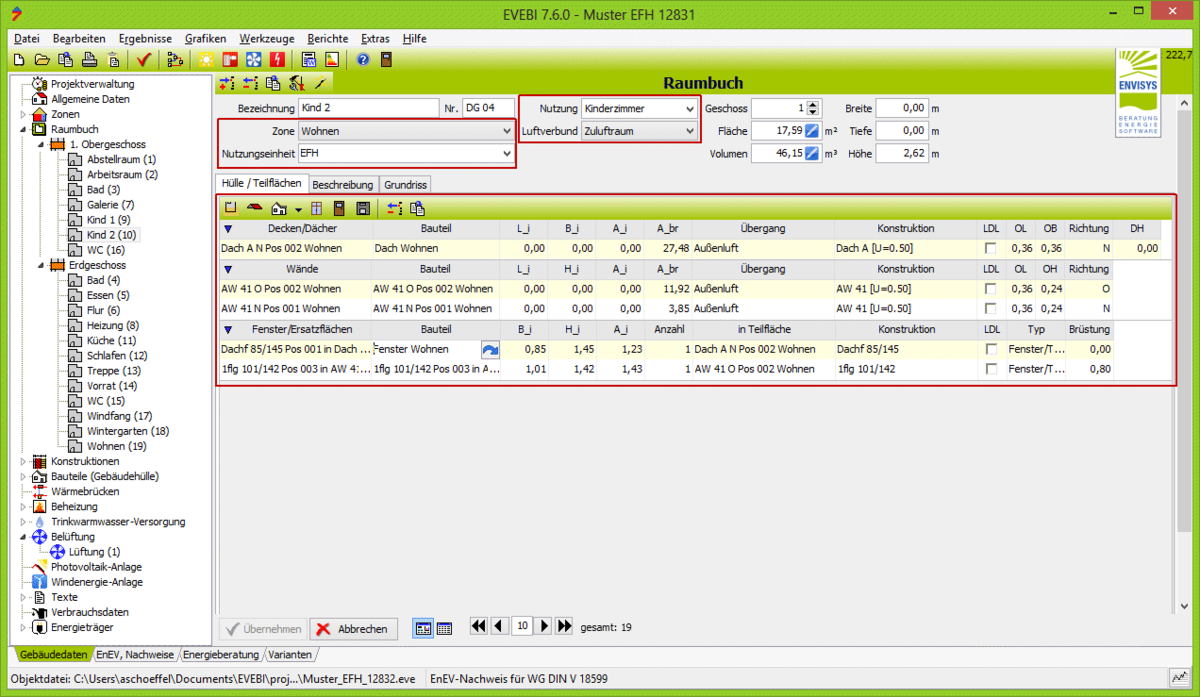

    Es erfolgt ein Sprung in das Raumbuch in den gewählten Raum:
    (siehe Bild)

    Sprung zum Fensterbauteil

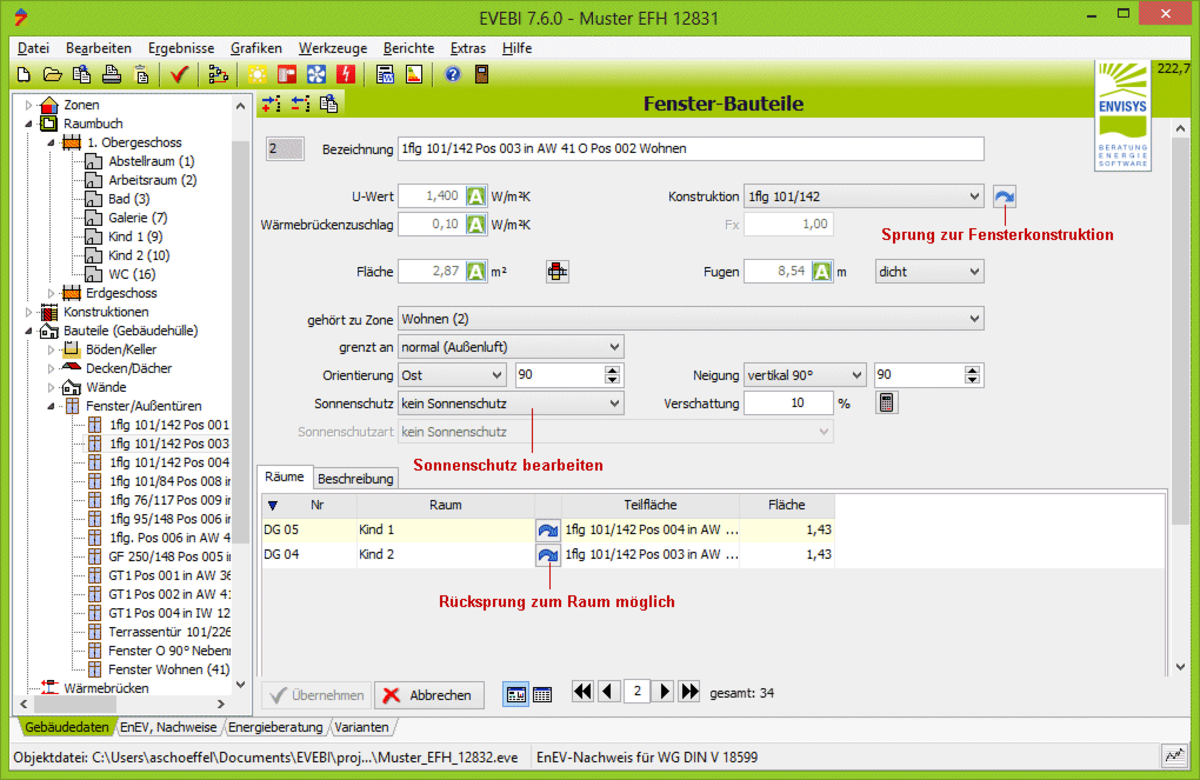

  3. Klicken Sie im Raumbuch auf das Sprungsymbol des zugehörigen Fensters. Es erfolgt ein Sprung zum Fensterbauteil:
    (siehe Bild)

    Sie können hier im Fensterbauteil ggf. Änderungen vornehmen (Sonnenschutz, Verschattung etc.)

    Sprung zur Fensterkonstruktion
  4. Sprung zur Fensterkonstruktion:
    Klicken Sie das Sprungsymbol neben dem Listenfeld Konstruktion. Es erfolgt der Sprung zur Konstruktion.
    Nach erfolgten Änderungen können Sie über das Symbol  direkt in den sommerlichen Wärmeschutz wechseln.
