Erweiterter Gleichwertigkeitsnachweis gemäß KfW (Formblatt B)

Weitere Informationen zu KfW-Wärmebrückenbewertungen finden Sie in unserer Infothek »

Der erweiterte Gleichwertigkeitsnachweis gemäß KfW-Wärmebrückenbewertung - Formblatt B - unterstützt die Nachweisführung für Bestandsgebäude. Mit diesem Nachweis erreichen Sie einen Wärmebrückenfaktor zwischen 0,05 W/(m²K) und 0,1 W/(m²K). Weitere Informationen finden Sie auch im Infoblatt KfW-Wärmebrückenberechung sowie Formblatt B der KfW.

Folgende Schritte sind durchzuführen:

Es ist zu bestätigen, dass die Wärmebrücken im Wesentlichen gemäß DIN 4108 Bbl 2 umgesetzt sind. Hierzu kann der Gleichwertigkeitsnachweis nach Formblatt A erfolgen. Informationen dazu finden Sie unter Gleichwertigkeitsnachweis gemäß KfW (Formblatt A).
Für einen Gleichwertigkeitsnachweis gem. KfW - Formblatt B werden zusätzliche Wärmebrücken identifiziert, die nicht dem Prinzip der DIN 4108 Bbl 2 entsprechen. Hierzu ist eine Referenzwärmebrücke gem. DIN 4108 Bbl 2 zu wählen sowie die Wärmebrücke detailliert zu berechnen. Die Anzahl der zusätzlichen Wärmebrücken sollte auf 6 begrenzt sein.

Erweiterten Gleichwertigkeitsnachweis gem. KfW durchführen

Wärmebrücken Pro: Gleichwertigkeitsnachweis - WBR anlegen

Nachdem Sie alle möglichen Wärmebrücken gem. DIN 4108 Bbl 2 erfasst haben, können Sie jetzt die weiteren Wärmebrücken erfassen.

Wählen Sie auf dem Register GEBÄUDEDATEN den Eintrag WÄRMEBRÜCKEN (die bereits erfassten Wärmebrücken werden in der Liste angezeigt).
Klicken Sie das Symbol . Eine neue Wärmebrücke wird angelegt.

Wärmebrücke bearbeiten (KfW-Wärmebrückenempfehlung)

Wärmebrücken Pro: Gleichwertigkeitsnachweis - WBR anlegen

Wärmebrücken Pro: Nachweis KfW-Wärmebrüclenempfehlung

Wärmebrücken Pro: Wärmebrückendatenbank KfW

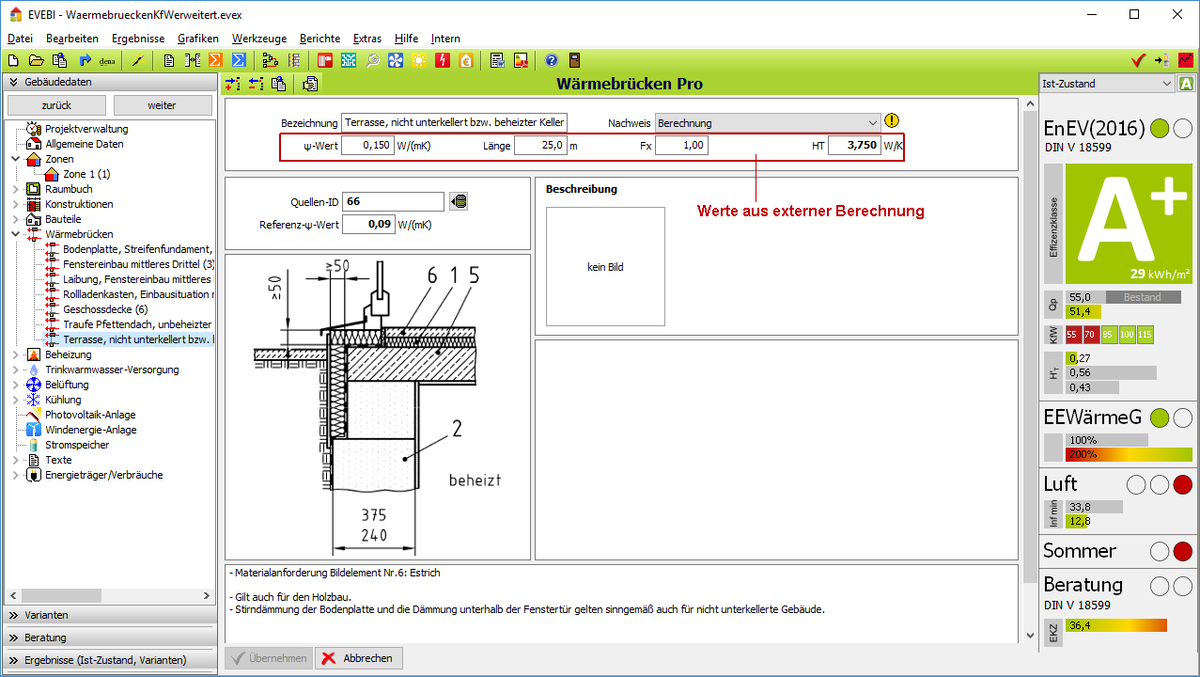

Erweitertet Gleichwertigkeitsnachweis - Detail

Klicken Sie dazu in der Liste der Wärmebrücken das Symbol zur neuen Wärmebrücke. Es erscheint ein weiterer Dialog zur Angabe der Wärmebrückendetails.
Wählen Sie im Eingabefeld NACHWEIS das Verfahren BERECHNUNG.
Wählen Sie eine Referenz-Wärmebrücke aus der Wärmebrückendatenbank. Klicken Sie dazu das Symbol . Die Wärmebrückendatenbank wird geöffnet. In dieser Datenbank sind alle Wärmebrücken gem. DIN 4108 Bbl 2 gespeichert.
Die angezeigten Wärmebrücken können gefiltert werden. Wählen Sie dazu ggf. den Regelquerschnitt oder geben Sie eine Bezeichnung zur gesuchten Wärmebrücke ein.
Wählen Sie die gewünschte Wärmebrücke und übernehmen Sie diese mit OK.
Tragen Sie den extern ermittelten Psi-Wert und ggf. die Länge der Wärmebrücke ein. Diese Angaben können Sie z. B. über die Zusatzsoftware ThermCAD2-Wärmebrückenberechnung erfassen.
Ggf. können Sie ein Bild zur Wärmebrücke importieren.
Ggf. können Sie Anmerkungen zur Wärmebrücke eintragen.
Erfassen Sie ggf. weitere Wärmebrücken.

Wärmebrückenfaktor prüfen

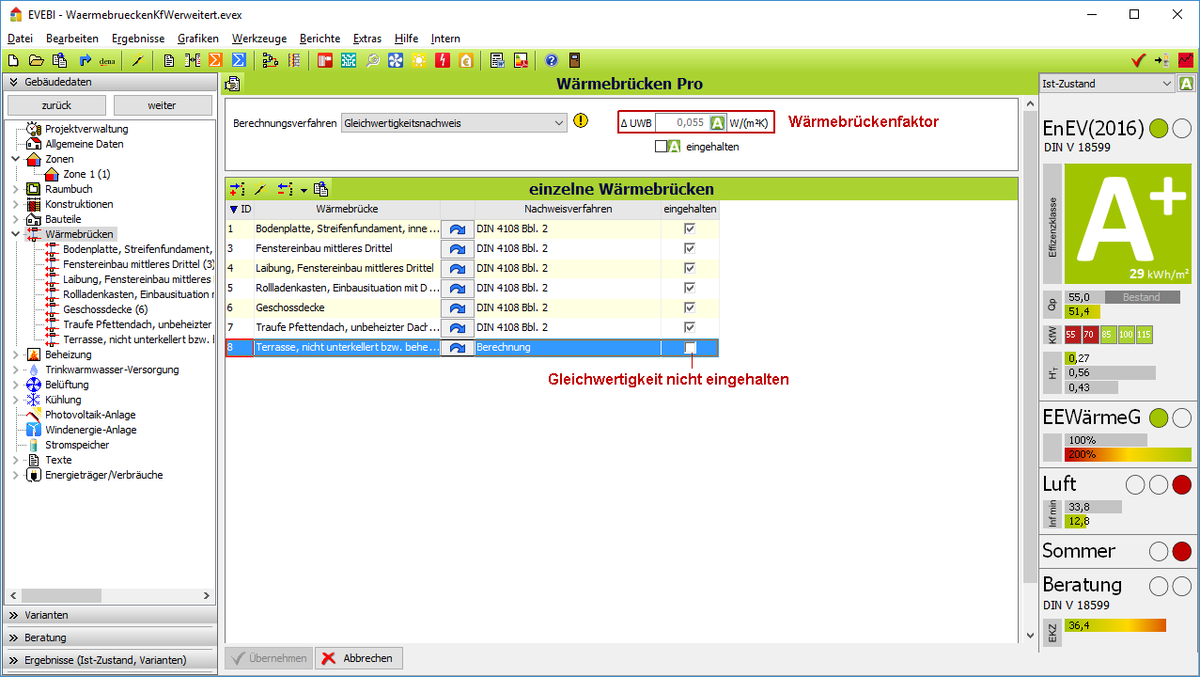

Wärmebrücken Pro: Erweiterter Gleichwertigkeitsnachweis KfW

Klicken Sie im Register GEBÄUDEDATEN auf den Eintrag WÄRMEBRÜCKEN. Es werden alle erfassten Wärmebrücken angezeigt. Die eingehaltenen Wärmebrücken werden durch ein Häkchen gekennzeichnet. Wurden alle Wärmebrückenbedingungen eingehalten, so wird der Wärmebrückenfaktor automatisch auf 0,05 W/(m²K) gesetzt und die Option KFW-WÄRMEBRÜCKENEMPFEHLUNG EINGEHALTEN aktiviert.
Ggf. können Sie den Wärmebrückenfaktor überschreiben oder die Option KFW-WÄRMEBRÜCKENEMPFEHLUNG EINGEHALTEN manuell setzen; sOfern SIe den Nachweis extern (nicht über EVEBI) geführt haben.
