Flächenmanager

Der Flächenmanager ist ein Werkzeug zur Erfassung der Gebäudeflächen (wärmeübertragende Flächen) und des Volumens.

Sie können einerseits die Flächendaten direkt zu jedem Bauteil manuell eingeben, andererseits aber die Daten über den Flächenmanager erfassen. Ein späteres Ändern der Daten ist jederzeit möglich.

Hinweis: Wenn die Flächen bereits über das Raumbuch Pro erfasst worden sind (E-CAD), muss der Flächenmanager NICHT manuell befüllt werden. EVEBI befüllt den Flächenmanager automatisch auf Basis der erfolgten Eingaben im Raumbuch Pro. Nur in Ausnahmefällen, muss im Flächenmanager etwas nachgearbeitet werden.

Flächenerfassung

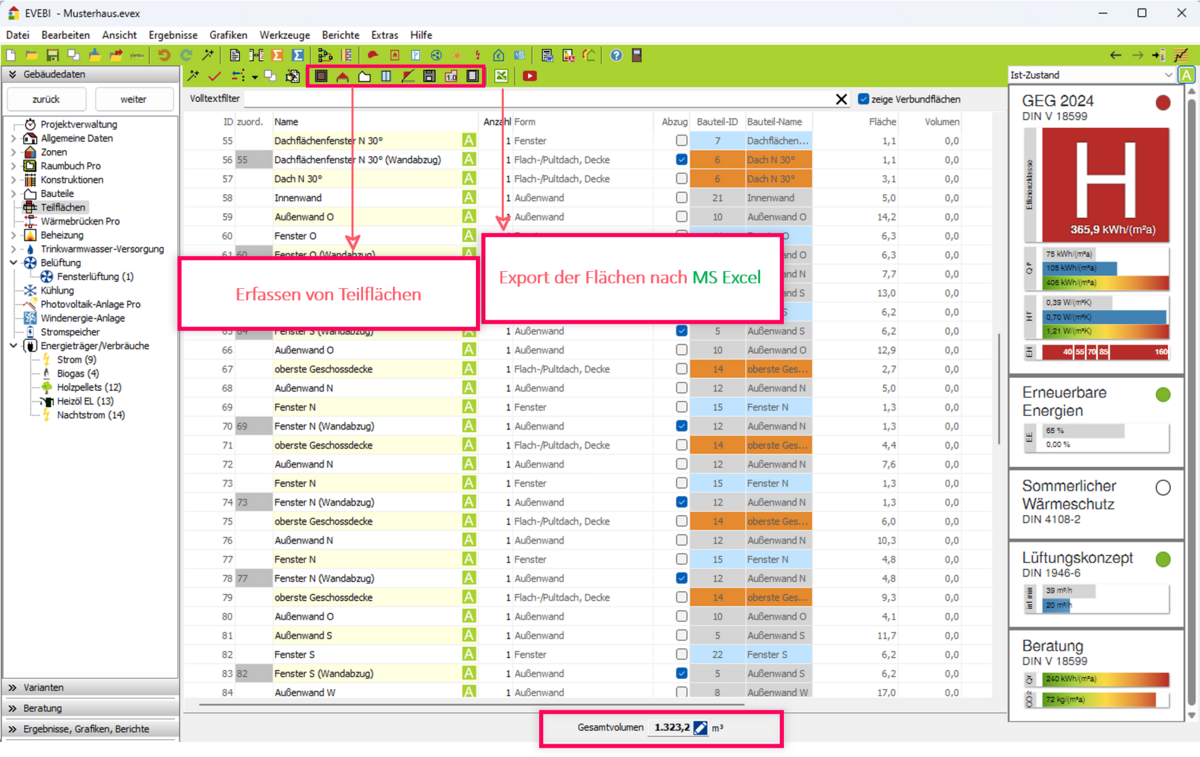

Maske Flächenmanager

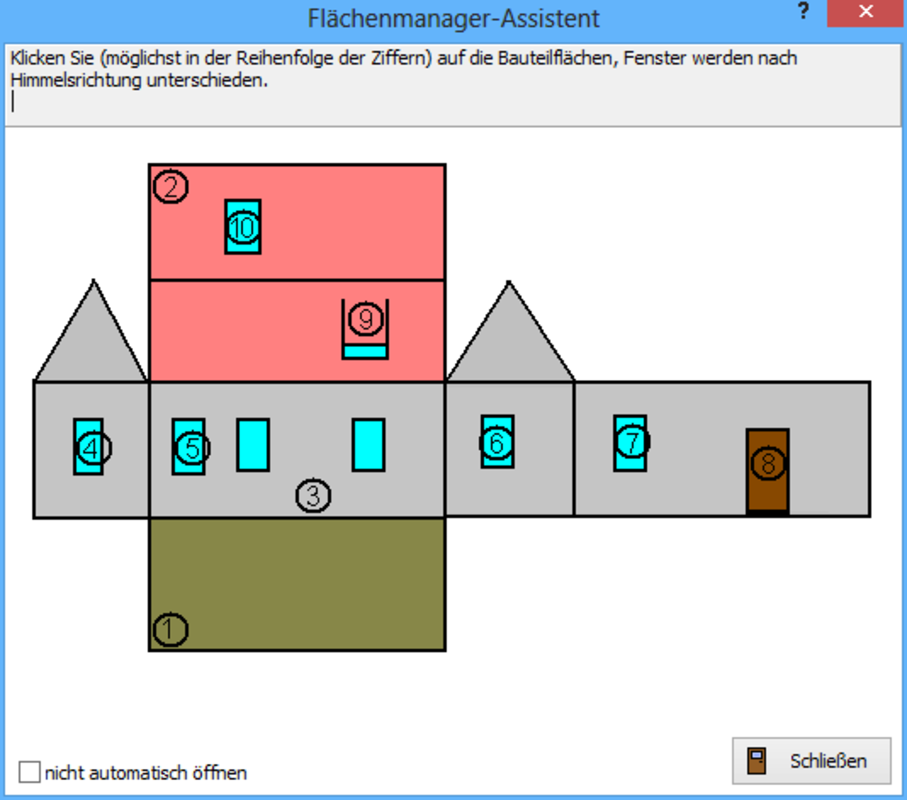

Flächenmanager-Assistent

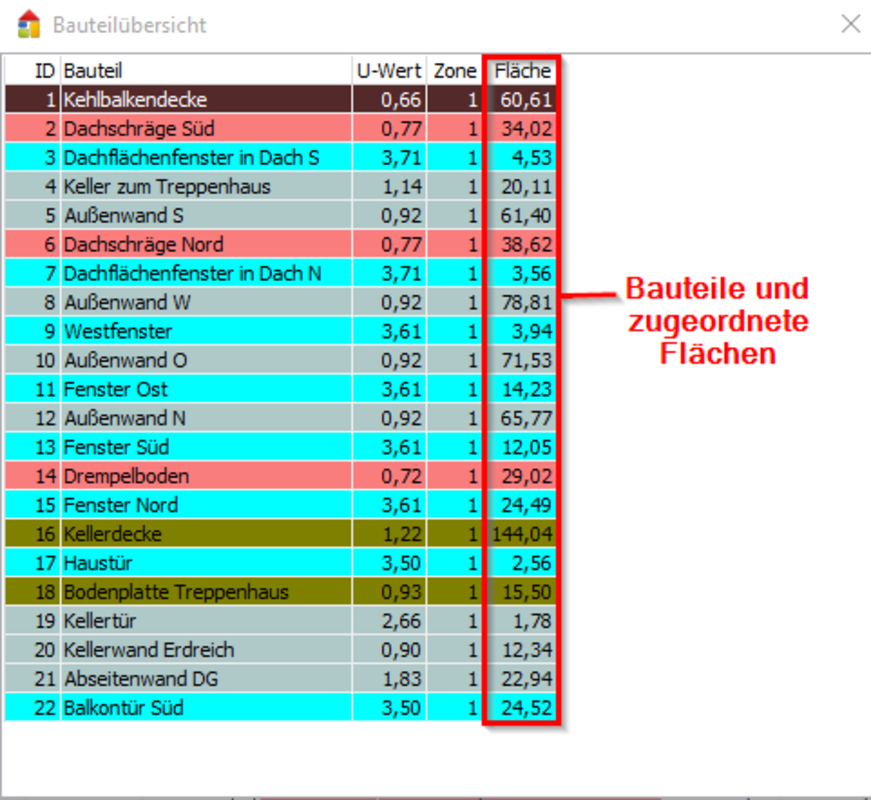

Bauteilübersicht

Liste der vorhandenen Bauteile

Hinweise zum Flächenmanager

  • Voraussetzung für das Arbeiten mit dem Flächenmanager sind die bereits angelegten Bauteile, da der Flächenmanager auf diese zugreift.

  • Sie sollten alle Flächen und Volumen über den Flächenmanager eingeben, um eine Datenkonsistenz zu gewährleisten.

  • Ein Bauteil (z.B. Außenwand) setzt sich i. d. R. aus mehreren Teilflächen zusammen (siehe Bild).

  • Eine Teilfläche wird immer einem Bauteil zugeordnet, wobei einem Bauteil mehrere Teilflächen zugeordnet werden können. Mehrere Teilflächen eines Bauteils werden aufaddiert. Die Teilflächen können auch negativ sein (z.B. Fenster in einer Außenwand).

  • Neben dem Flächenmanager wird eine Liste der vorhandenen Bauteile angezeigt.

  • Eine Teilfläche kann als Öffnung definiert werden. Dann wird diese Fläche von der Fläche des zugeordneten Bauteils abgezogen.

  • Beim Schließen des Flächenmanagers werden die Flächen in die Bauteilmaske übertragen.

  • In der Bauteilmaske können Sie festlegen, ob die Fläche des Bauteils aus dem Flächenmanager übernommen werden soll oder manuell eingetragen werden soll.

  • Das Übernehmen der Daten aus dem Flächenmanager in die Bauteilmaske überschreibt dabei bereits eingetragene Flächen in der Bauteilmaske.

  • Zusätzlich wird das Volumen des Gebäudes sowie der Zonen ermittelt.

Das Erfassen der Bauteildaten finden Sie unter: ⇒  Erfassen eines Bauteils

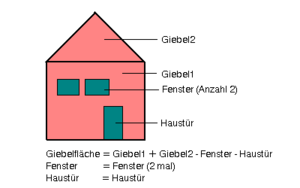

Beispiel für eine Flächenaufteilung:

Aufruf des Flächenmanagers

  1. Klicken Sie das Symbol  in der Bauteilmaske neben dem Flächeneintrag
    oder
    Drücken Sie die F7-Taste.

  2. Der Flächenmanager wird geöffnet.

    Beim erstmaligen Öffnen wird automatisch ein leerer Datensatz angelegt. In dieser Tabelle können Sie die Flächen Ihrer Bauteile erfassen.

    Zeitgleich werden der Flächenmanager-Assistent sowie die Liste der vorhandenen Bauteile geöffnet!
