Freie Abzugsflächen erfassen

Sie haben die Möglichkeit Flächen für besondere Bauteile im Flächenmanager zu erfassen. Damit können Sie bspw. Rollladenkästen und Heizköpernischen erfassen. Im Flächenmanager werden 2 Teilflächen angelegt (eine positive und eine Abzugsfläche).

Hinweis: Vor dem Erfassen der Teilflächen müssen die Bauteile erfasst worden sein! Das Erfassen der Bauteildaten finden Sie unter: ⇒ Erfassen eines Bauteils

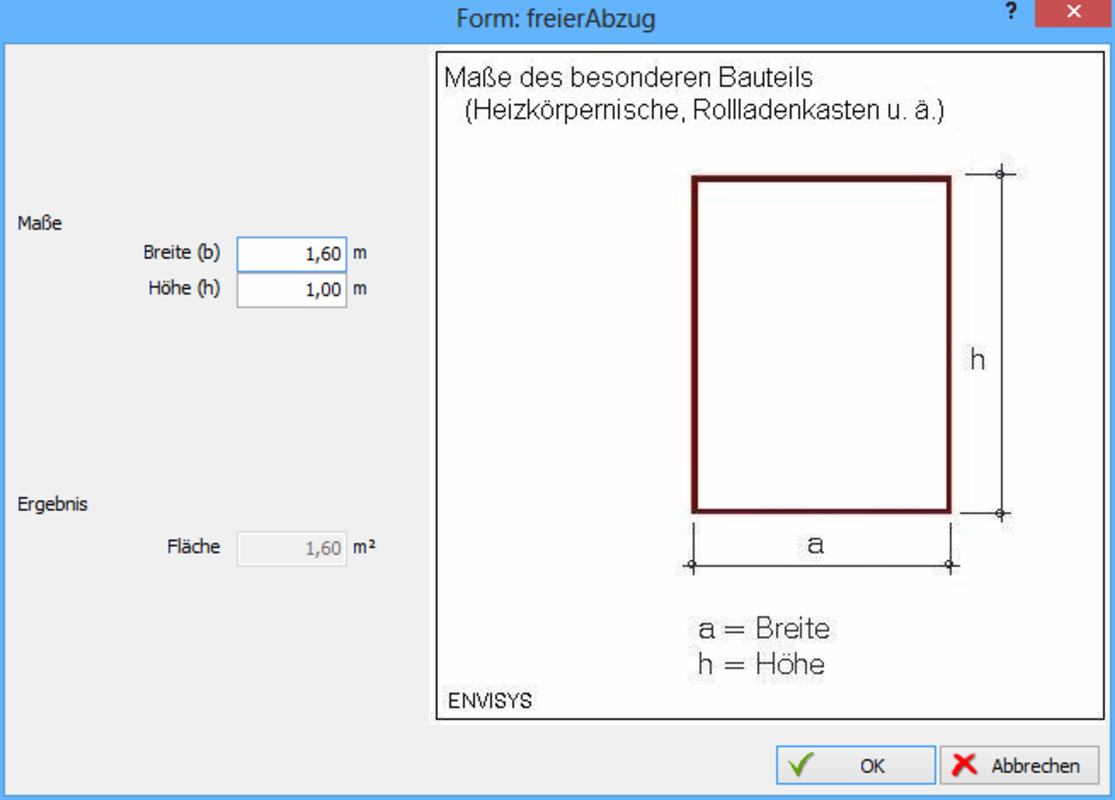

Dialog Eingabe der Fläche (Schritt 2)

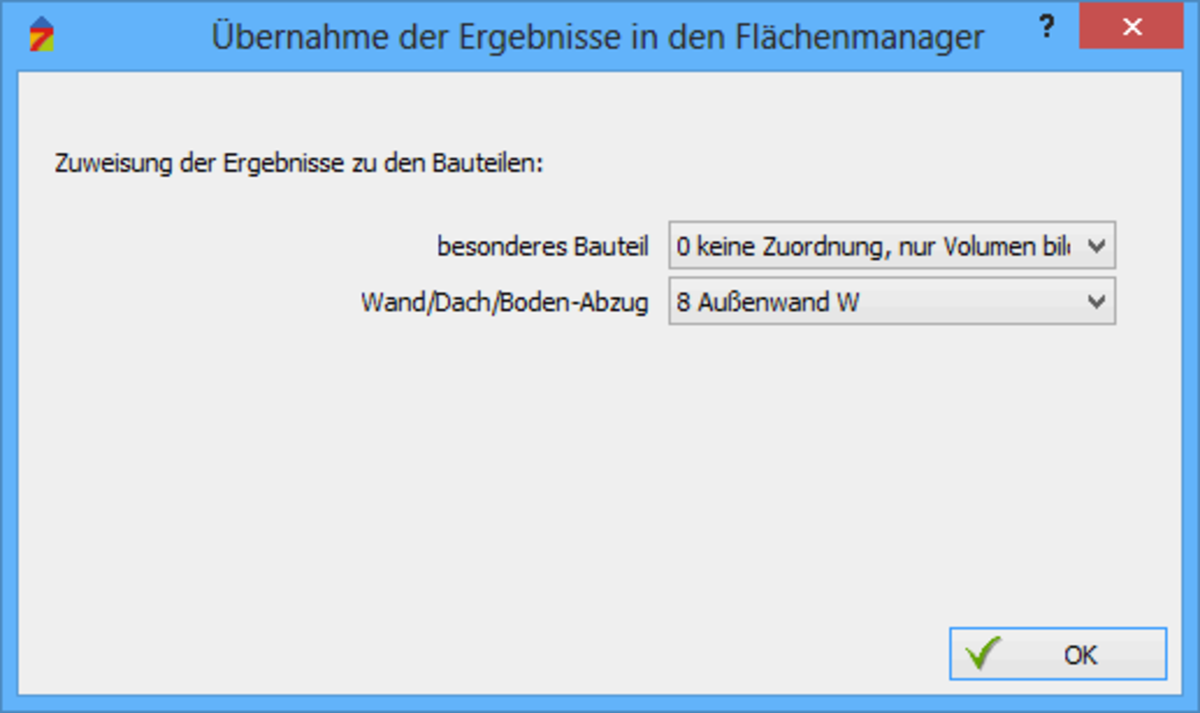

Dialog Zuordnung der Fläche (Schritt 3)

Übernahme in den Flächenmanager (Schritt 4)

Vorgehen zum Erfassen freier Flächen

Öffnen Sie ggf. den Flächenmanager über das Symbol in der Bauteilmaske. Der Flächenmanager wird mit den bereits erfassten Flächen geöffnet.

Klicken Sie im Flächenmanager das Symbol . Es erscheint ein Dialog zur Angabe der Anzahl der gleichen Flächen:
Geben Sie die Anzahl ein und bestätigen Sie den Dialog. Es erscheint der folgende Dialog zur Eingabe der Fläche.
Geben Sie die Flächenwerte ein und bestätigen Sie den Dialog. Es erscheint ein Dialog zur Zuordnung der Fläche zu den Bauteilen.

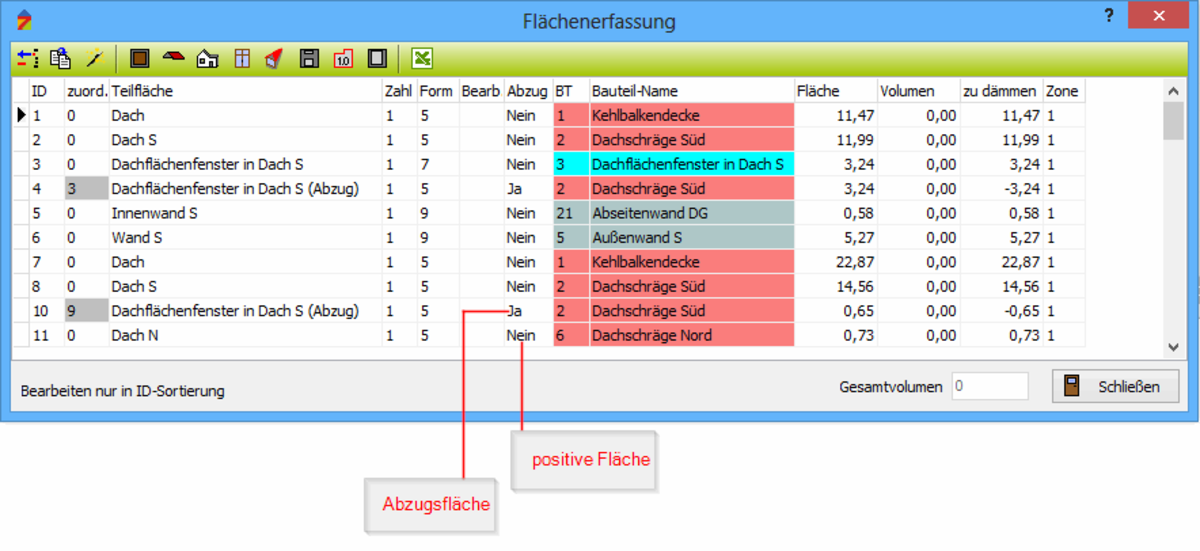

Wählen Sie die Bauteile, denen die Fläche zugeordnet werden soll. Bei dem unteren Bauteil wird diese Fläche abgezogen! Bestätigen Sie den Dialog. In der Tabelle werden 2 Datensätze angelegt.
Beim Verlassen des Flächenmanagers werden die Flächen den Bauteilen zugeordnet.

Hinweis: Freie Abzugsflächen werden im Flächenmanager in der Spalte zu dämmen unabhängig von ihrer Größe immer berücksichtigt. Hierbei handelt es sich nicht um zu überdämmende Flächen bei < 2,5 m2.
