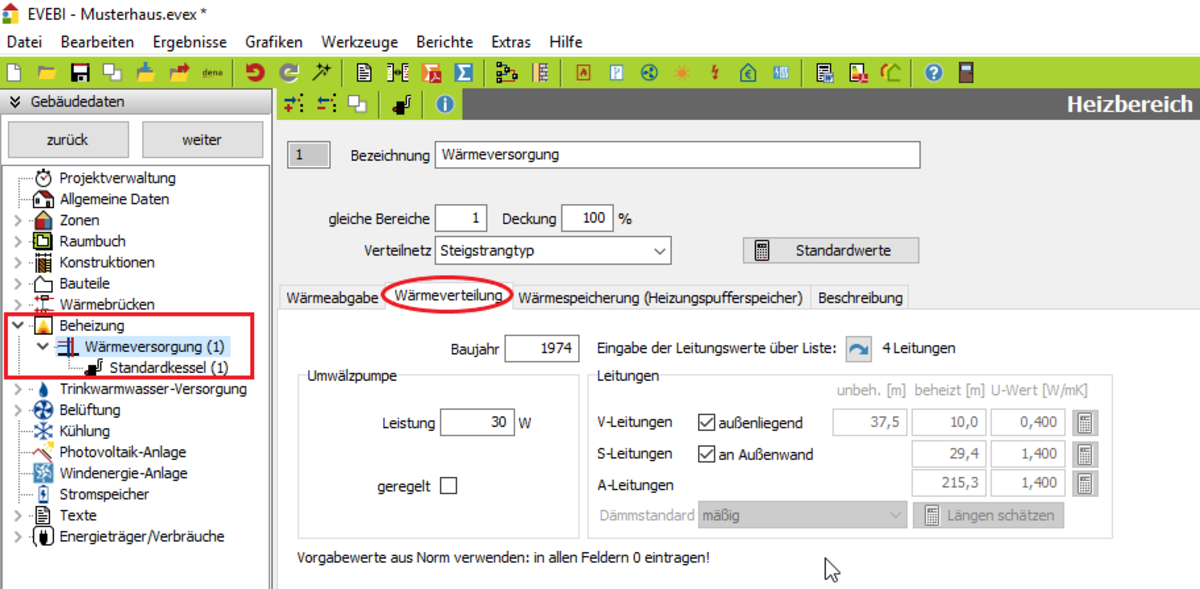

Maske Heizbereich (Schritt 4)

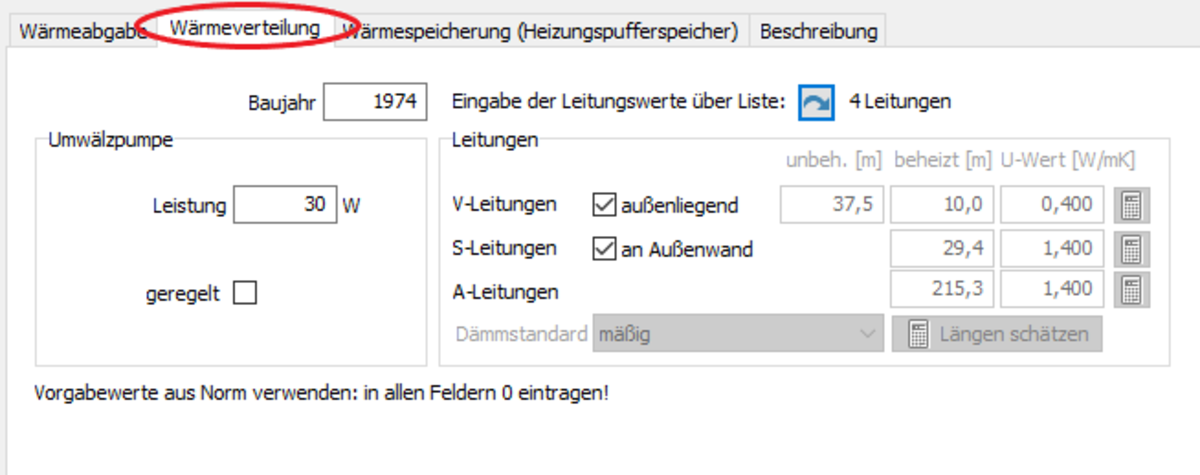

Maske detaillierte Wärmeverteilung
Dialog Berechnung U-Wert
Bearbeiten der Daten der Wärmeverteilung
- Wählen Sie das Register GEBÄUDEDATEN.
- Öffnen Sie im Navigationsbereich den Eintrag BEHEIZUNG.
- Klicken Sie im Navigationsbereich auf den Eintrag HEIZBEREICH.
- Wechseln Sie zum Register WÄRMEVERTEILUNG.
Die o. a. Daten werden angezeigt. - Geben Sie die Daten zur Wärmeverteilung ein:
- Umwälzpumpe: Ist eine Pumpe vorhanden, so geben Sie die LEISTUNG der Pumpe in Watt an. Läuft diese Pumpe nur auf Anforderung, so können Sie die Option GEREGELT aktivieren.
- Leitungen: Geben Sie die Leitungslängen an. Geben Sie die Längen für die Verbindung zwischen Erzeuger und Steigleitung (V-Leitungen), die Länge der Steigleitung (S-Leitungen) und die Länge der Anbindung (A-Leitungen) an. Befindet sich der Erzeuger im Unbeheizten, so fällt auch eine Länge im Unbeheizten an.
Über das Schaltfeld LÄNGEN SCHÄTZEN können Sie die Leitungslängen vom Programm schätzen lassen. - Rohr-U-Wert: Der Rohr-U-Wert (auch U*-Wert genannt) bezieht sich auf einen laufenden Meter (W/m*K) eines Rohres.
Wird kein Eintrag gemacht, so wird der Vorgabewert aus den Einstellungen (Gebäudeumfeld, siehe ⇒ Gebäudeumfeld bearbeiten) bzw. der Standardwert der Norm (EnEV) übernommen.
Sie können den Rohr-U-Wert individuell berechnen lassen. Klicken Sie dazu auf die Schaltfläche
. Es erscheint der folgende Dialog zur Berechnung des Wertes: siehe Bild
Bestimmende Faktoren für den U*-Wert sind der Leitungsquerschnitt, die Wärmeleitfähigkeit und Stärke der umgebenden Dämmschicht. Die Leitungsdimension wird aus einer Liste, die den Querschnitt in mm und Zoll sowie den Innen- und Außendurchmesser gängiger Leitungen enthält, ausgewählt.
Bei Veränderung eines Faktors wird der U*-Wert in der Maske neu ermittelt. - Dämmstandard der Leitungen: Über die Auswahl
können Sie auch den Dämmstandard der Leitungen (gem. HeizAnlV, teilw. gem. HeizAnlV oder mäßig) angeben. EVEBI trägt dann die Rohr-U-Werte in die Maske ein. Bei Auswahl teilw. gem. HeizAnlV können Sie angeben, wie viel % der Rohre gemäß der HeizanlagenVerordnung gedämmt sind.
