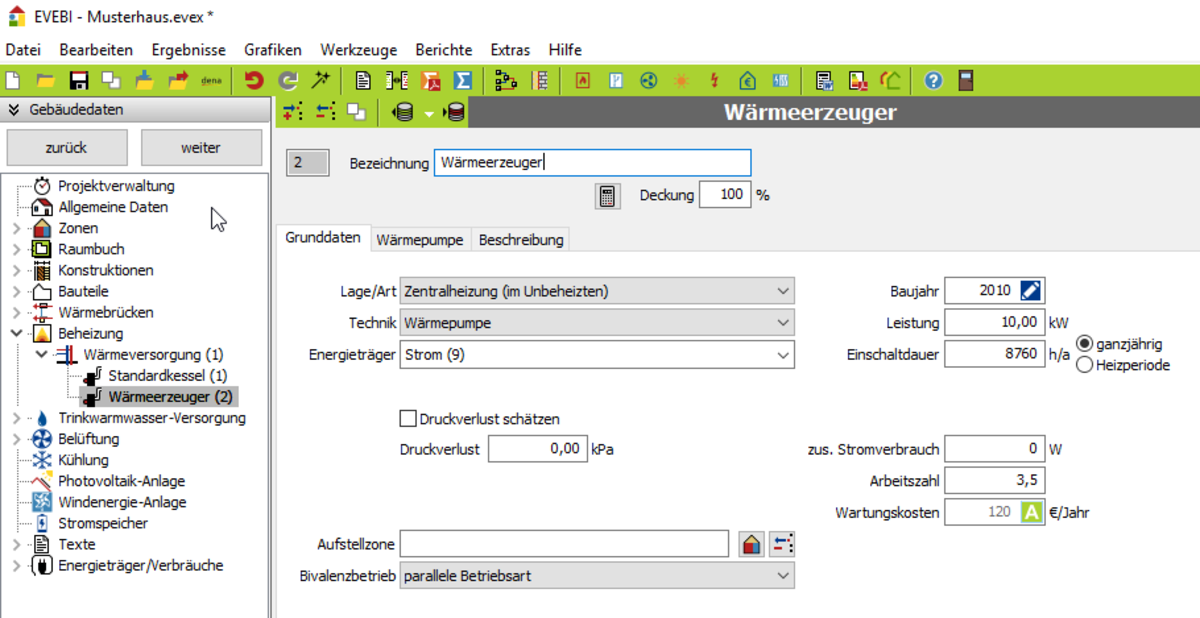

Maske Elektrowärmepumpe

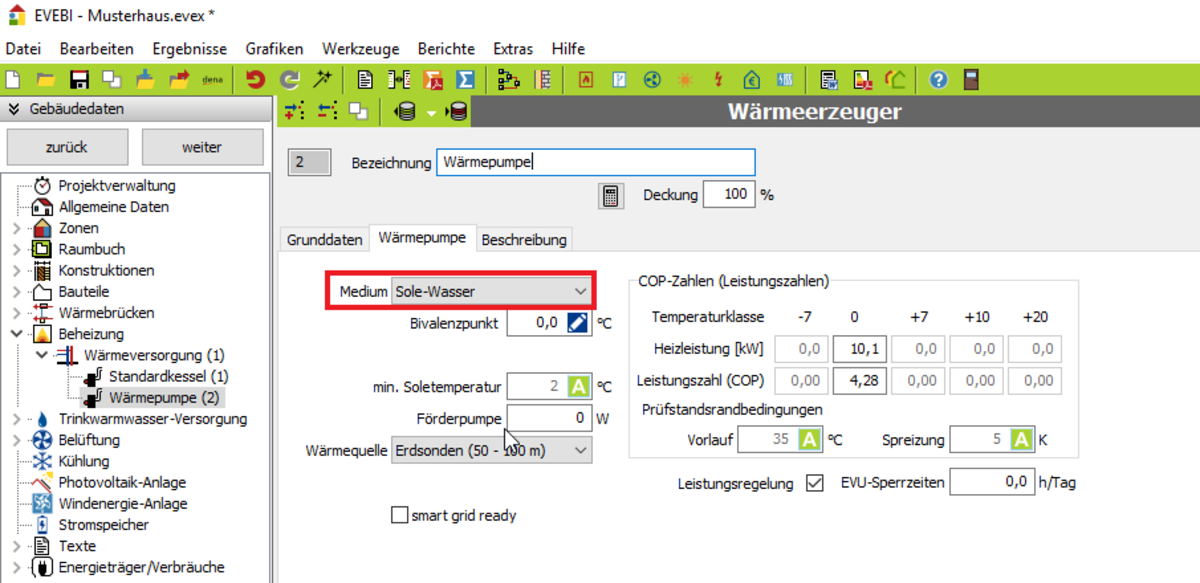

Maske Wärmepumpe, Medium Sole-Wasser

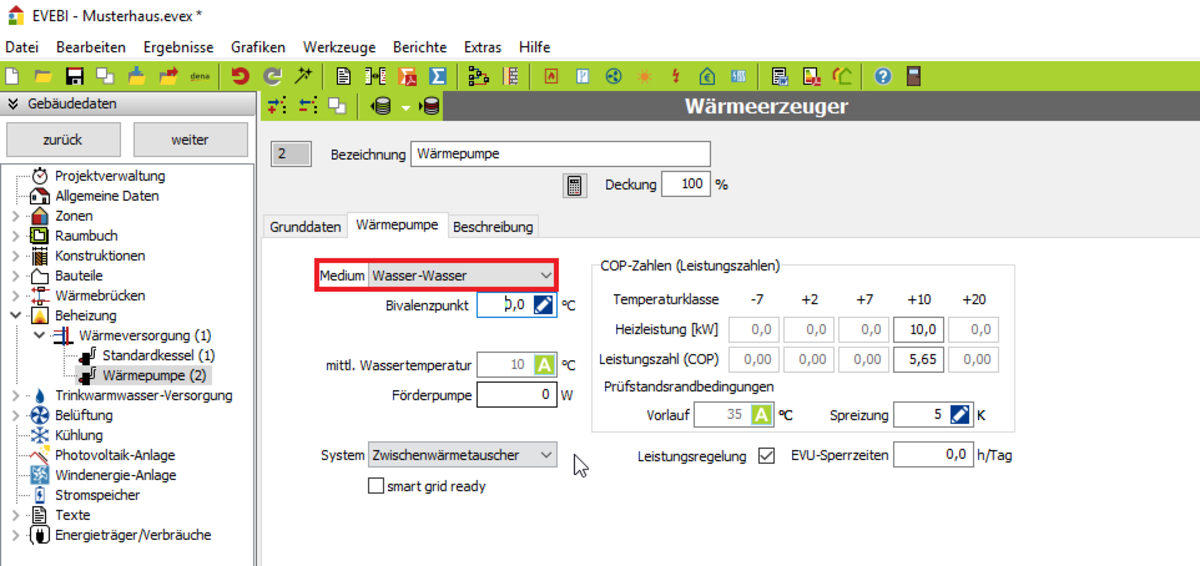

Maske Wärmepumpe, Medium Wasser-Wasser

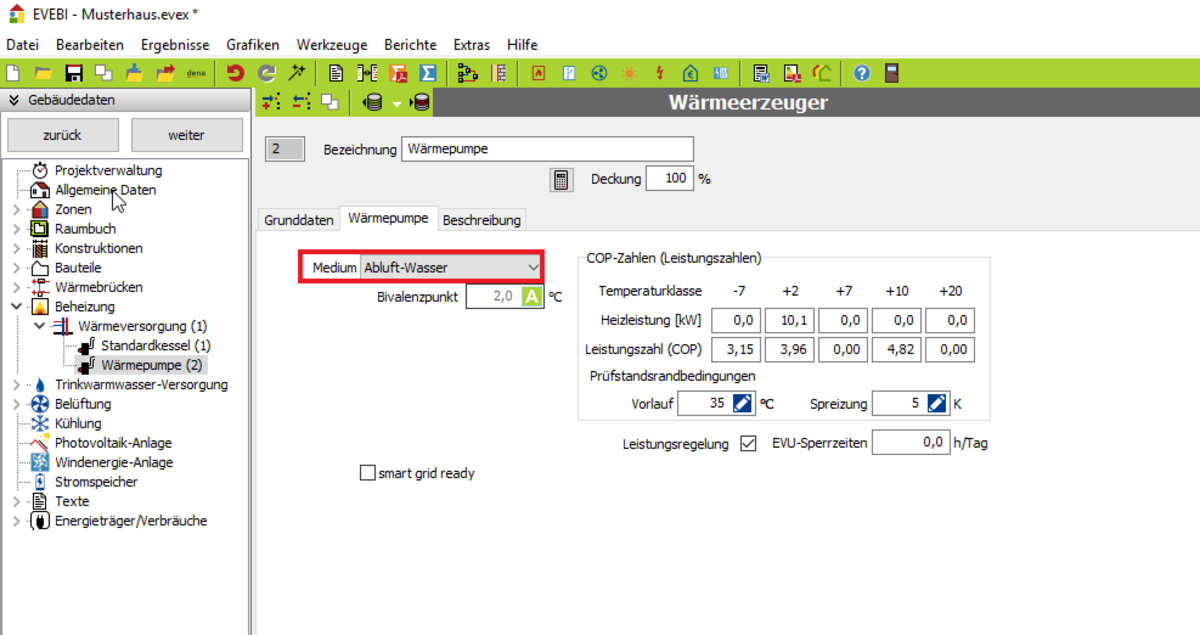

Maske Wärmepumpe, Medium Abluft-Wasser
Hinweis: Die Meldung "Jahresarbeitszahl zu gering. Nebenbedingungen prüfen." geht auf die Wertung des EEWärmeG zurück.
Achtung, im Programm wird die Arbeitszahl immer berechnet. Die eingetragene AZ im Eingabefeld unter dem Wärmeerzeuger gilt nur für die individuelle Beratung (LEG).
In EVEBI wird die JAZ nach VDI 4650 ermittelt: Erzeugernutzwärmeabgabe zu Endenergieeinsatz angesetzt. Ergibt sich dabei eine geringere Jahresarbeitszahl, als die durch das EEWärmeG vorgeschriebene, kommt die obige Fehlermeldung.
| Feld/Schaltfläche | Eingabe/Auswahl | Bemerkungen |
|---|---|---|
| Lage/Art | Zentralheizung | Die Wärmepumpe steht typischerweise im unbeheizten Teil des Gebäudes und ist als Zentralheizung im Unbeheizten anzugeben. |
| Technik | Elektrowärmepumpe oder Gaswärmepumpe | I. d. R. werden in Deutschland Elektrowärmepumpen eingesetzt. Mit EVEBI ist auch die Berechnung von Gaswärmepumpen möglich. Hier ist natürlich die Ausnutzung der Primärenergie deutlich besser. Die Gaswärmepumpe ist nicht im Berechnungsverfahren DIN 4701 vorgesehen. |
| Energieträger | Strom oder Gas | Als Strom kann nicht nur der Normalstrom sondern oft auch ein Niedertarifstrom in Frage kommen. |
| Baujahr | Baujahr | Verwendet wird das Baujahr z. B. im Rahmen der 4701-12 Berechnung für den Energieausweis. Auch reagieren einige Förderprogramme (KfW) auf das Baujahr. |
| Einschaltdauer | Heizperiode/ganzjährig | Stunden werden in Abhängigkeit des Ortes berechnet. Wärmepumpen werden häufig auch zur Warmwasserbereitung verwendet, damit wäre die Einschaltdauer ganzjährig. |
| zus. Stromverbrauch | Soleförderpumpe, Grundwasserförderpumpe, Ventilatorstromaufnahme nach Herstellerangaben | |
| Arbeitszahl | 3 bis 5 | Zentrale Größe für die Effizienz der Wärmepumpe. Sehr effizient arbeiten die Sole- und Grundwasserwärmepumpen (AZ 4 bis 5), Luftwärmepumpen oder Abluftwärmepumpen liegen eher bei AZ 3. Die Arbeitszahl zeigt das Verhältnis zwischen gewonnener Wärmeenergie zum Stromeinsatz. |
| Wartungskosten | Jährliche Wartungskosten | Nach VDI 2067 1% d. Investitionskosten |
Detaillierte Daten einer Wärmepumpe (Gas- oder Elektrowärmepumpe)
Die detaillierten Daten einer Wärmepumpe werden für die Berechnung nach EnEV verwendet. Diese Daten gehen nicht in die LEG-Berechnung (Vor-Ort-Beratung) ein. Für mit 0 belegte Werte werden die Vorgaben aus der DIN 4701 verwendet.
| Feld/Schaltfläche | Eingabe/Auswahl | Bemerkungen |
|---|---|---|
| Medium | Luft-Wasser | Hier wird i. a. die Wärme aus der Luft entzogen |
| Leistungsregelung | optional | Modulation der Leistung, passt die Leistung der Anforderung an. |
| Außenluftvorwärmung | optional | Diese hat bei einer Luftwärmepumpe einen pos. Effekt. |
| smart grid ready | optional | Einbindung in intelligentes Stromnetz möglich |
| Leistungszahl A-7/W35 | s. Hersteller | nach EN 255 bei B0/W35, s. a. WPZ (Wärmepumpen-Testzentrum) |
| Leistungszahl A2/W35 | s. Hersteller | nach EN 255 bei B0/W35, s. a. WPZ (Wärmepumpen-Testzentrum) |
| Leistungszahl A10/W35 | s. Hersteller | nach EN 255 bei B0/W35, s. a. WPZ (Wärmepumpen-Testzentrum) |
| Prüfstandsrandbedingungen | s. Hersteller | nach EN 14511 bzw. EN 255 |
| Feld/Schaltfläche | Eingabe/Auswahl | Bemerkungen |
|---|---|---|
| Medien | Sole-Wasser | Die Wärme wird aus dem Erdreich entzogen. Über eine Sole (Wärmeträgerflüssigkeit) wird die Wärme des Erdreiches an das Heizwasser übergeben. |
| Leistungsregelung | optional | Modulation der Leistung, passt die Leistung der Anforderung an. |
| min. Soletemperatur | Temperatur | minimale Soletemperatur bei minimaler Außentemperatur (ca. 0°C) |
| Direktverdampfer | optional | höhere Entzugsleistung, da die verwendete Flüssigkeit eine niedrige Siedetemperatur hat. |
| Nennleistung Pumpe | s. Hersteller | |
| Leistungszahl B0/W35 | s. Hersteller | nach EN 255 bei B0/W35, s. a. WPZ (Wärmepumpen-Testzentrum) |
| Prüfstandrandbedingungen | s. Hersteller | nach EN 14511 bzw. EN 255 |
| smart grid ready | optional | Einbindung in intelligentes Stromnetz möglich |
| Feld/Schaltfläche | Eingabe/Auswahl | Bemerkungen |
|---|---|---|
| Medien | Wasser-Wasser | Die Wärme wird aus dem Grundwasser gezogen. |
| Leistungsregelung | Modulation der Leistung, passt die Leistung der Anforderung an. | |
| Bivalenzpunkt | s. Hersteller | Temperatur, bei welcher sich der Nachheizer einschaltet |
| mittl. Wassertemperatur | Mittlere Temperatur des Grundwassers bei minimaler Außentemperatur, i.a. 8°C | |
| Nennleistung Förderpumpe | s. Hersteller | Nennleistung der Wasserpumpe (Grundwasserförderung) |
| Leistungszahl W10/W35 | nach EN 255 bei W10/W35, s. a. WPZ (Wärmepumpen-Testzentrum) | |
| Prüfstandsrandbedingungen | s. Hersteller | nach EN 14511 bzw. EN 255 |
| System | technologie in der Wärmeaufnahme | |
| smart grid ready | optional | Einbindung in intelligentes Stromnetz möglich |
| Feld/Schaltfläche | Eingabe/Auswahl | Bemerkungen |
|---|---|---|
| Medien | Abluft-Wasser | Die Wärme wird aus der Abluft einer Lüftungsanlage gezogen. |
| Leistungsregelung | Modulation der Leistung, passt die Leistung der Anforderung an. | |
| Leistungszahl A20/W40 | nach EN 255 bei A20/W40, s. a. WPZ (Wärmepumpen-Testzentrum). In dieser Leistungszahl ist die Hilfsenergie zum Antrieb des Luftventilators bereits berücksichtigt. | |
| smart grid ready | optional | Einbindung in intelligentes Stromnetz möglich |
| Prüfstandsrandbedingungen | siehe Hersteller | nach EN 14511 bzw. EN 255 |
Tabellendaten einer Elektro-Wärmepumpe
Die DIN 4701-10 enthält Werte für Erzeugeraufwandszahl und Hilfsenergie für typische Anlagen und Standardrandbedingungen. Diese können in jedem Fall bei Neubauten verwendet werden. Oft liegen sie aber auf der "sicheren Seite" und sind damit schlechter als die im Markt angebotenen.
Sie können hier zwischen den verschiedenen Wärmepumpen wählen
