Anmerkungen:

• Deckenstrahlplatten arbeiten auf Warmwasser-Basis. Ein Öl- oder Gaskessel, oder auch eine Fernwärmestation, heizen ganz konventionell Wasser auf, welches zu den Strahlplatten gepumpt wird. Ganz wichtig ist hier die richtige Vorlauftemperatur, damit ein angemessener Strahlungswirkungsgrad erreicht wird.
• Warmwasser-Deckenstrahlplatten werden i. A. ab einer Raumhöhe 4 m eingesetzt. Beim Einsatz von Warmwasser-Deckenstrahlplatten in Räumen mit einer Höhe < 4 m wird der Gesamtnutzungsgrad hh,ce bei einer Raumhöhe von 4 m eingesetzt. Zudem ist der Faktor fRadiant = 1.

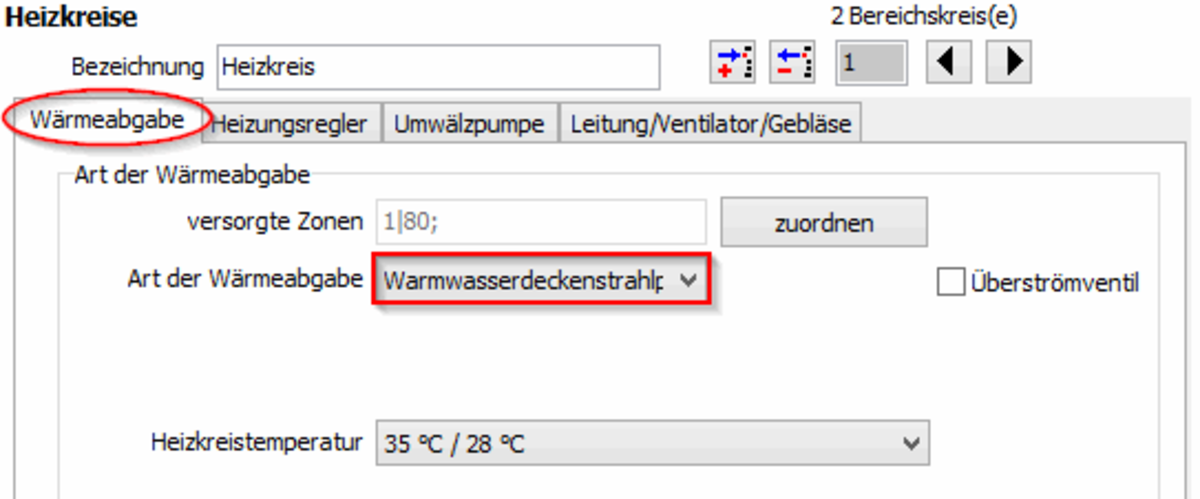

Eingaben

• Heizkreistemperatur: Wählen Sie die Vorlauf-/Rücklauftemperaturpaarung für den Heizkreis. Hieraus wird die mittlere Heizkreistemperatur ermittelt.
• Überströmventil: Ist ein Überströmventil vorhanden, so wird die Rücklauftemperatur gem. DIN V 18599-5:2011-12 Gl. (20) korrigiert.
