Daten des Heizungsreglers (DIN V 18599)

Allgemeine Erläuterungen zu den Daten der Wärmeabgabe und Verteilung finden Sie unter: ⇒  Daten der Wärmeabgabe und Verteilung (DIN V 18599)

Wir gehen davon aus, dass Sie bereits die Maske zum Heizbereich geöffnet haben (siehe unter: ⇒  Heizbereiche erfassen und bearbeiten (DIN V 18599).

In dieser Maske machen Sie Angaben zur Regelung der Heizkörper, Heizflächen etc. und von ggf. weiteren vorhandenen Pumpen oder Ventilatoren, die der Regelung der Wärmeabgabe dienen.

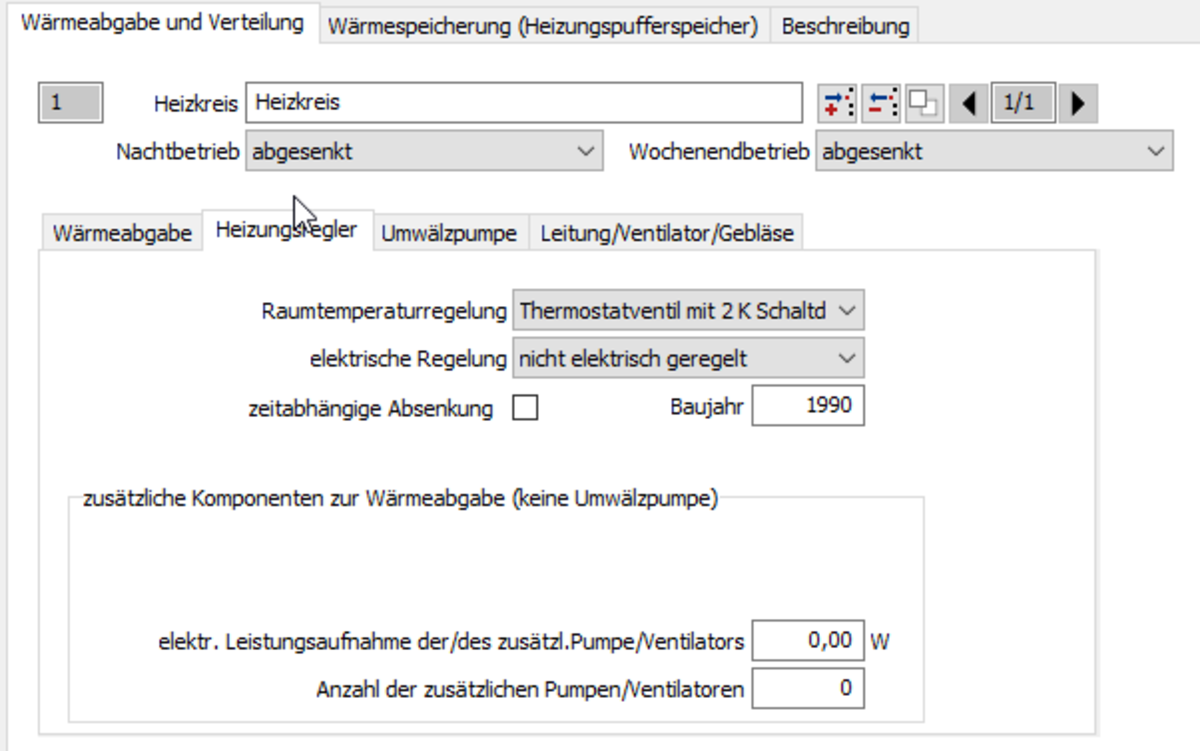

Maske Heizungsregler

  • Art der Raumtemperaturregelung: Folgende Auswahl ist möglich:

    ungeregelt
    Führungsraum
    Thermostatventil mit 2K Schaltdifferenz
    Thermostatventil mit 1K Schaltdifferenz
    elektronische Regelung optimiert
    elektronische Regelung
    Zweipunktregler
    ungeregelt mit Mittelwertbildung
    ungeregelt mit zentraler Vorlauftemperatur

  • elektrische Regelung der Heizkörper: Folgende Auswahl ist möglich:

    nicht elektrisch geregelt
    elektromotorischer Stellantrieb
    elektrothermischer Stellantrieb
    elektromagnetischer Stellantrieb
    Expansionsventil VRF-Gerät

Anhand dieser Auswahl wird die elektrische Nennleistungsaufnahme der Regelung nach Tabelle 12 der DIN V 18599-5 ermittelt.

zusätzliche Komponenten zur Wärmeübergabe: Hier können Sie zusätzliche Nennleistungen von Regeleinrichtungen und der Anzahl angeben.
