Register Kälteerzeugung:

• Maschinentyp: Wählen Sie den Maschinentyp.

  Sie können zwischen einer Kompressionskältemaschine, Absorptionskältemaschine und einer gasbefeuerten Absorptionskältemaschine, Kühlung mit Grundwasser, Kühlung über Erdsondenfeld wählen. Erläuterungen zu den Kältemaschinen finden Sie in unseren Schulungen zur DIN V 18599 »

  Mit der Auswahl  der Kältemaschinene erweitert sich die Maske entsprechend:
  Kompressionskältemaschine (KKM):
  wählen Sie die Teillastregelung des  Verdichters, das Kältemittel, die Leistungsaufnahme des Verdichters und ob eine freie Kühlung vorhanden ist.
  Absorptionskältemaschine (AKM): Wählen Sie das Arbeitsmittel (Kälte-/ Lösungsmittel-Kombination für den Absorptionsprozess).
  Gasbefeuerte Absorptionskältemaschine: Wählen Sie das Arbeitsmittel und den Gas-Energieträger.


• Rückkühlung: wählen Sie das Prinzip der Rückkühlung: wassergekühlt, luftgekühlt.
  Hinweis: Eine Absorptionskältemaschine kann nur wassergekühlt nach DIN V 18599-7 berechnet werden. Deshalb ist hier nur die Auswahl wassergekühlt sinnvoll.
• Kälteabgabe: Sie haben die Auswahl zwischen Wasserkühlmaschine, Direktverdampferanlage (RLT-Kühlung) und Direktverdampferanlage (Raumkühlung). Wird die RLT-Kühlung ausgewählt, muss die Zone an eine bereits angelegte RLT-Versorgung angeschlossen sein.
• Kaltwasser-Temperatur: Wählen Sie die Vor-/Rücklauftemepratur des Kältekreislaufes.
• Nennkälteleistung: Geben Sie hier die Nennkälteleistung in kW ein. Die daraus resultierende Nennkälteleistungszahl EER ist stark abhängig von der Kältemaschine (Kompression/Absorption), der Kühlungsart (Wasser/Luft), der Teillastregelung und dem Anlagensystem. Dementsprechend wird auch zwischen der Nennkälteleistung bis 12 kW und größer 12 kW unterschieden. Je nach Kältemaschine wird in den Tabellen der DIN V 18599-7 die zugehörige Nennkälteleistungszahl entnommen.
• Nennwärmeverhältnis zeta: Tragen Sie hier die Kälteleistungszahl (EER) bzw. das Wärmeverhältnis zeta ein. Wird das Feld nicht befüllt, greift die automaitsche Berechnung aus Nennkälteleistung und Antriebsleistung bzw. Standardwerte aus Tabellen der DIN 18599-7.
• Art der Teillastregelung des Verdichters: Diese Auswahl ist abhängig von der Kältemaschine (Kompressionskältemaschine/Absorptionskältemaschine und von der Kühlungsart (wassergekühlt/luftgekühlt)!

  Kompressionskältemaschine, luftgekühlt:

  Kolben-/Scrollverdichter mit Zweipunktregelung
  Kolben-/Scrollverdichter mehrstufig schaltbar
  Schraubenverdichter mit Steuerschieberregelung
  Schraubenverdichter mit Inverterregelung
  Turboverdichter mit Inverterregelung
  Digitaler Scrollverdichter


  Kompressionskältemaschine, wassergekühlt:

  Kolben-/Scrollverdichter mit Zweipunktregelung
  Kolben-/Scrollverdichter mehrstufig schaltbar
  Kolbenverdichter durch Zylinderabschaltung
  Kolben-/Scrollverdichter mit Heißgasbypassregelung
  Schraubenverdichter mit Steuerschieberregelung
  Turboverdichter mit Einlassdrosselregelung
  Invertergeregelte Schraubenverdichter
  Invertergeregelte Turboverdichter

Die Maschinentypen Külhlung mit Grundwasser und Kühlung über Erdsondenfeld geben weitere Eingabefelder in der Maske frei:

• Vorlauftemperatur: Quellentemperatur des Grundwassers
• max. Rücklauftemperatur: genehmigte max. Rückführungstemperatur des Wassers
• Kälteleistungszahl_EE_GW:  Tragen Sie hier die Kälteleistungszahl (EER) bzw. das Wärmeverhältnis zeta ein. Wird das Feld nicht befüllt, greift die automaitsche Berechnung aus Nennkälteleistung und Antriebsleistung bzw. Standardwerte aus Tabellen der DIN 18599-7.
• Hocheffizienzpumpen: Wählen Sie diese Option, sofern eine Effizienzpumpe vorhanden ist.
• genehmigte Grundwasserentnahme: Geben Sie den Anteil der genehmigten Grundwasserentnahme in Kubikmeter pro Stunde ein.
• Für die Kühlung über ein Erdsondenfeld müssen noch weitere Angaben getätigt werden: 2U-Erdsonde, Anzahl der Erdsonden, Bohrtiefe, Bodenbeschaffenheit

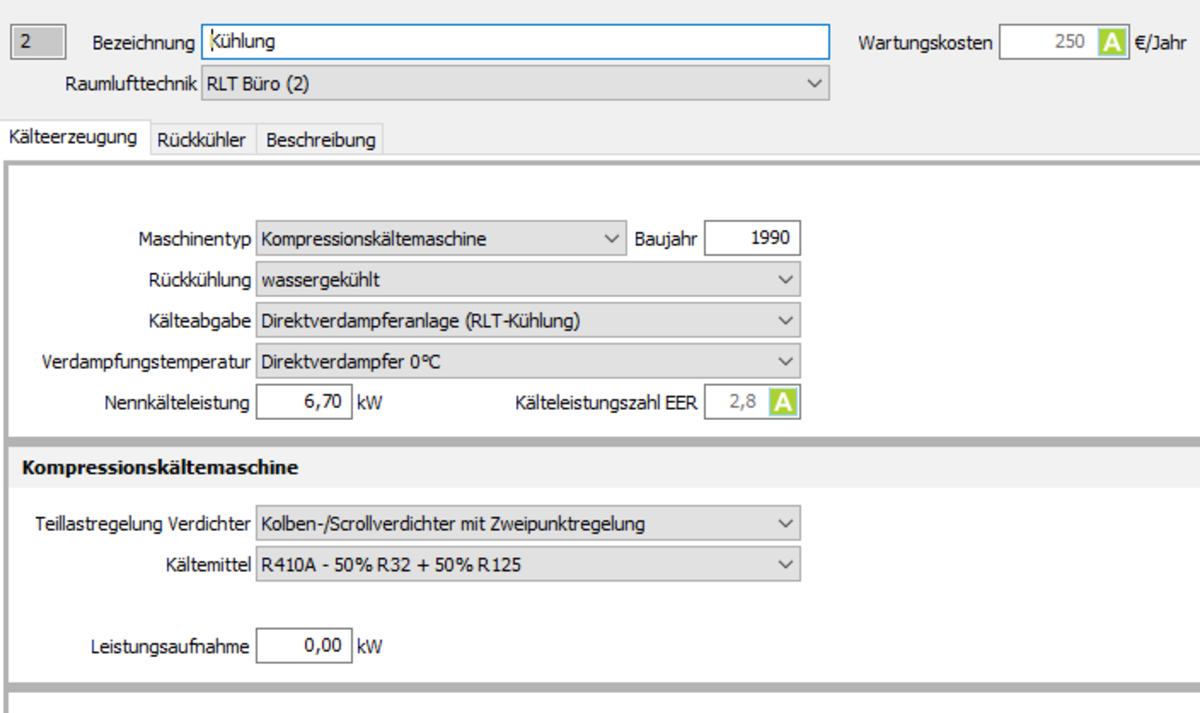

Kälteabgabe über RLT-Variante 1:

Erfolgt die Kälteabgabe über die Raumlufttechnik, so wählen Sie die Option unter Kälteabgabe --> Dirketverdampferanlage über RLT. Die Maske stellt sich um und Sie können im Kopf der Maske die bereits angelegte Raumlufttechnik anwählen. Hier werden die RLT-Anlagen angezeigt, die Sie bereits unter RaumLuftTechnik erfasst haben. Erläuterungen dazu finden Sie unter: ⇒  RLT-Anlagen erfassen und bearbeiten (DIN V 18599)

Kälteabgabe über RLT-Variante 2:

Wählen Sie im Pumpenverteilkreis die Funktion ZENTRALE RLT an und wählen die entsprechende, bereits angelegte RLT-Anlage aus.
