Konstruktion aus Konstruktionsdatenbank übernehmen

Der einfachste und schnellste Weg eine Konstruktion zu erfassen ist die Übernahme einer Konstruktion aus der Konstruktionsdatenbank.

Sie können dazu:

  • einerseits eine neue Konstruktion erfassen und
  • andererseits eine vorhandene Konstruktion überschreiben.

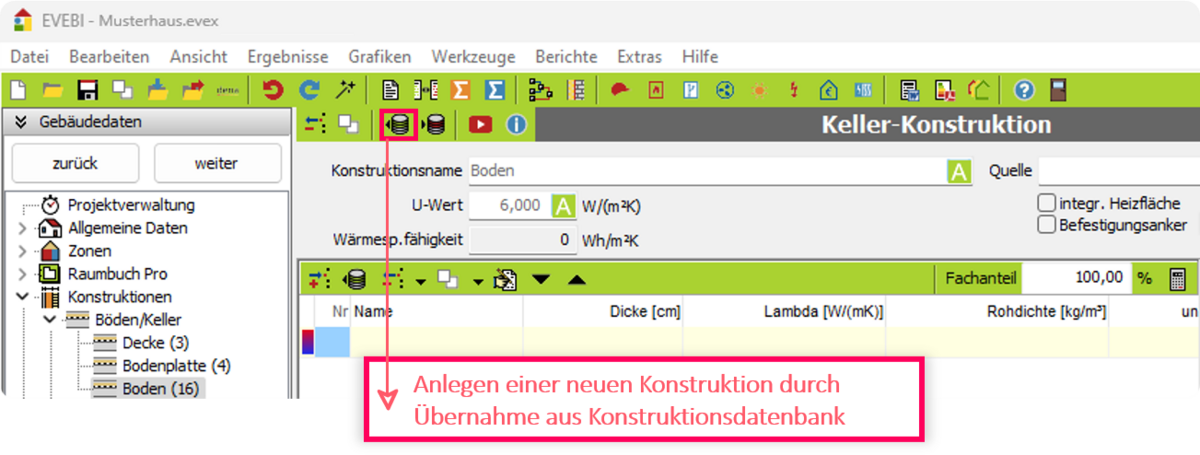

Neue Konstruktion aus Stammdaten (Schritt 1)



Neue Konstruktion durch Übernahme aus Konstruktionsdatenbank erfassen

  1. Klicken Sie auf den Pfeil neben dem Symbol  am oberen Maskenrand und wählen Sie im Kontextmenü den Eintrag NEUE KONSTRUKTION AUS STAMMDATEN.
    Hierbei wird eine komplett neue Konstruktion angelegt.

  2. Wählen Sie aus der Konstruktionsdatenbank die gewünschte Konstruktion aus und bestätigen Sie
    diese. Die Konstruktion wird übernommen.

  3. Bearbeiten Sie die Konstruktion.

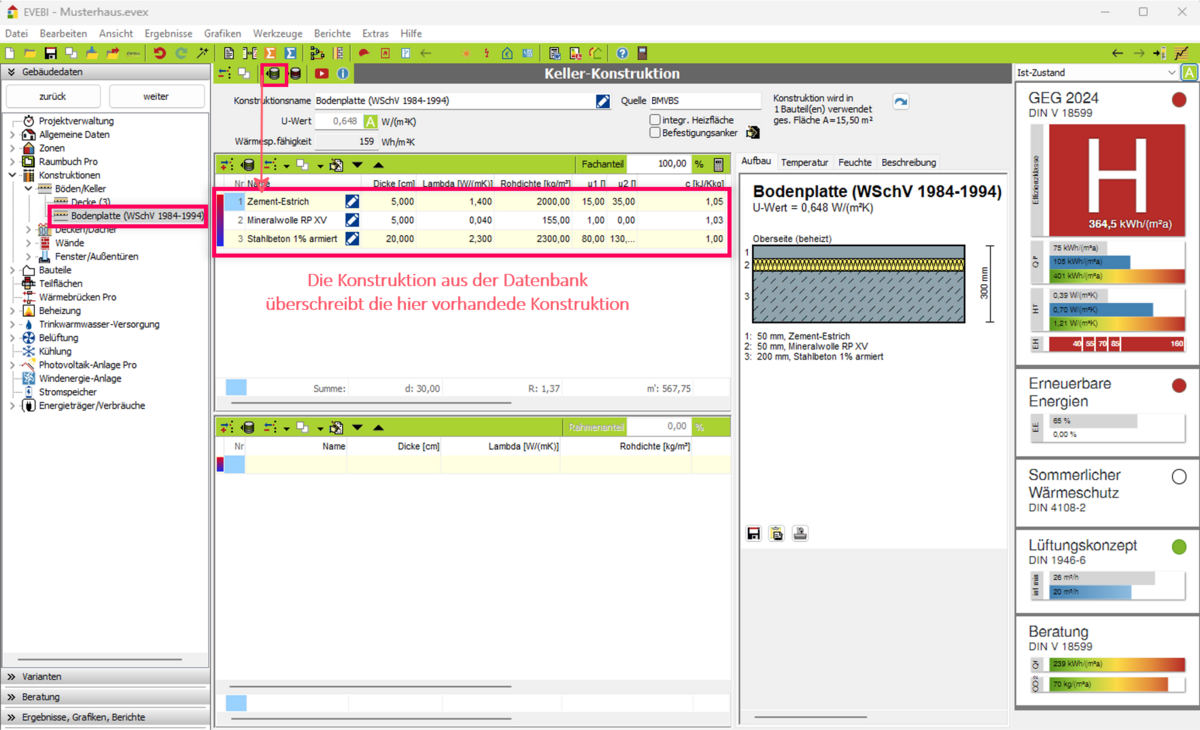

Vorhandene Konstruktion überschreiben (Schritt 2)

Vorhandene Konstruktion überschreiben

  1. Legen Sie ggf. eine neue leere Konstruktion an.

  2. Klicken Sie das Symbol  am oberen Maskenrand.

  3. Wählen Sie aus der Konstruktionsdatenbank die gewünschte Konstruktion aus und bestätigen Sie diese. Die Konstruktion wird übernommen.

  4. Bearbeiten Sie die Konstruktion.

    Weitere Informationen dazu finden Sie unter: ⇒  Daten der Konstruktionen
  5. Sie können der Konstruktion jetzt Bauteile zuordnen. Informationen dazu finden Sie unter: ⇒  Bauteile
