Schichtaufbau einer Konstruktion erfassen

Hinweise:

Sie haben die Möglichkeit, den Schichtaufbau manuell einzugeben oder aus der Konstruktionsdatenbank zu übernehmen.
Sie können auch Rahmen-/Fachwerke erfassen.
Die Schichten werden neben der tabellarischen Darstellung auch grafisch dargestellt.

Maske für eine Konstruktion (Schritt 3)

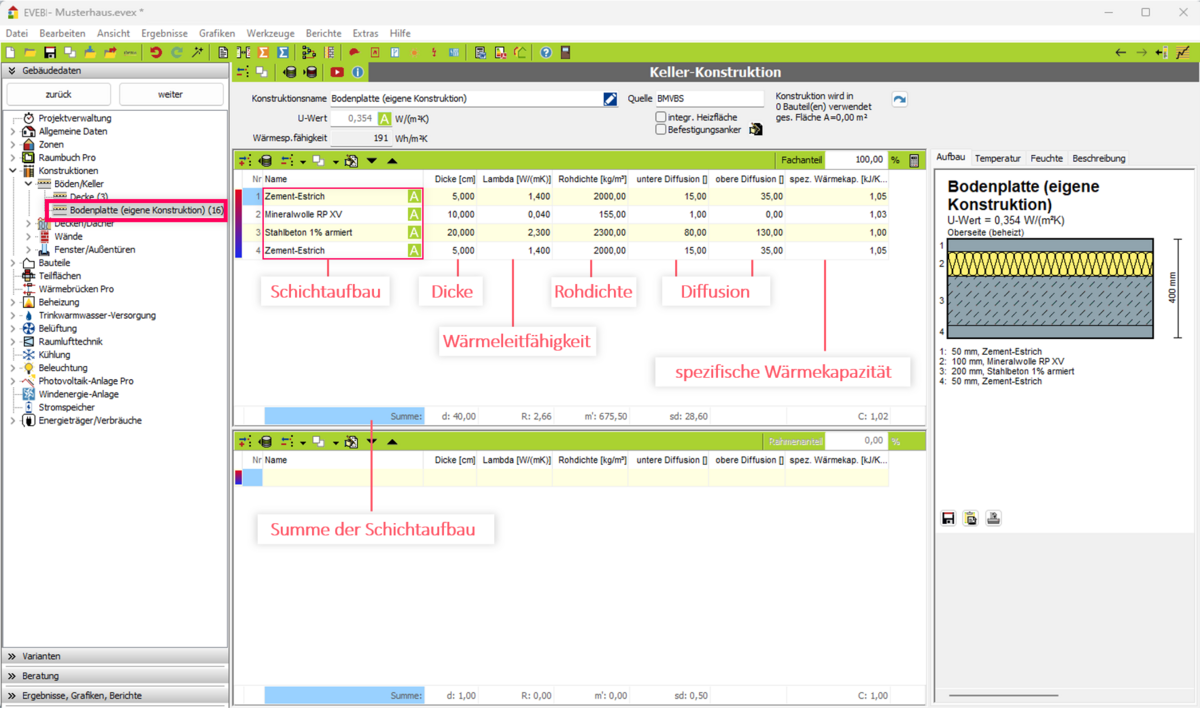

Maske zum Schichtaufbau einer Konstruktion (Schritt 3)

Aufruf der Konstruktionsmaske:

Wählen Sie das Register GEBÄUDEDATEN.
Klicken Sie im Navigationsbereich den Eintrag KONSTRUKTIONEN.
Wählen Sie die zu bearbeitende Konstruktion. Klicken Sie dazu auf die gewünschte Konstruktion im Navigationsbereich oder blättern Sie über die Datenbankleiste zur gewünschten Konstruktion.

Hinweis: Ggf. ist der Dialog zum Schichtaufbau einer Konstruktion noch leer, d.h. es sind noch keine Schichtaufbauten erfasst worden.

In der ersten Zeile wird die äußere Schicht der Konstruktion angezeigt, in der letzten Zeile die innere Schicht der Konstruktion. Dieser Dialog ist leer, wenn noch keine Struktur vorhanden ist.
Über den kleinen vertikalen Farb-Balken am linken Rand der Schichten wird dies grafisch veranschaulicht (rot=innen; blau=außen).
