Lüftung für Nichtwohngebäude (DIN V 18599)

EVEBI ermöglicht das Anlegen von Belüftungsbereichen für Nichtwohngebäude. Einem Belüftungsbereich können Sie ein oder mehrere Nutzungszonen zuordnen. Mit den Belüftungsbereichen werden also die vorhandenen Nutzungszonen den Lüftungsbereichen zugeordnet. Jedem Belüftungsbereich wird die Lüftungsart (freie Lüftung, Lüftung über RLT) sowie der Luftwechsel zugeordnet.

Hinweise

  • Das Gebäude wird in Belüftungsbereiche eingeteilt.
  • Jedem Belüftungsbereich werden ein oder mehrere Nutzungszonen zugeordnet.
  • Zusätzlich kann definiert werden, welche Zonen als Zuluftzonen und/oder Abluftzonen funktionieren.
  • Für jeden Belüftungsbereich wird die Lüftungsart (freie Lüftung und/oder RLT) festgelegt.
  • Für jeden Belüftungsbereich wird der Luftwechsel vorbelegt.

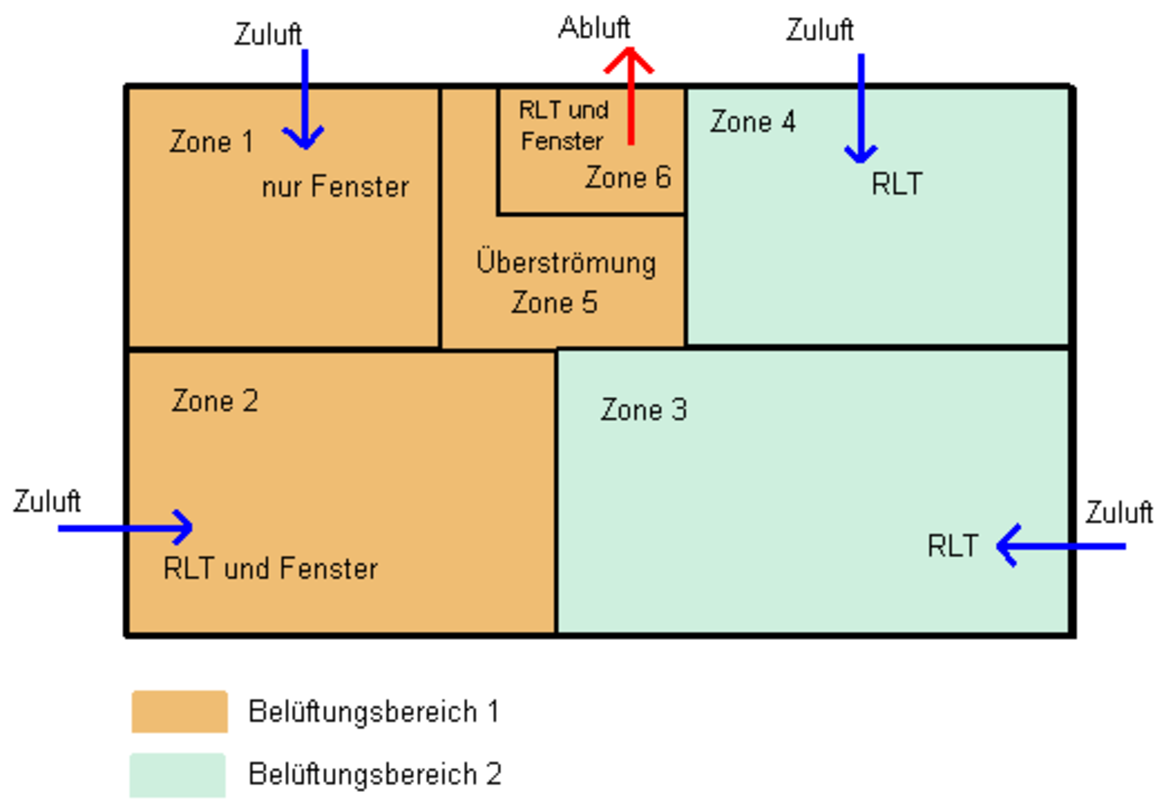

Beispiel Belüftungsbereiche

Das Einteilen des Gebäudes in Belüftungsbereiche erfolgt über folgende Kriterien:

  • Luftverbund: Besteht zwischen mehreren Zonen ein Luftverbund (Zuluftzone, Überströmzone, Abluftzone), so ist es sinnvoll, diese Zonen zu einem Belüftungsbereich zusammen zu fassen.
  • erforderlicher Luftwechsel: Standardmäßig wird der erforderliche Luftwechsel aus dem Luftwechsel der zugehörigen Zonen ermittelt (minimal notwendiger Luftwechsel). Liegt der erforderliche Luftwechsel über dem minimalen Luftwechsel der Nutzungszonen, so ist dieser im Belüftungsbereich anzugeben. Verfügen mehrere Zonen über diesen Luftwechsel, so können Sie zu einem Belüftungsbereich zusammengefasst werden.
  • Art der Lüftung: Die Lüftung kann über Fenster und/oder RLT erfolgen. Auch hier können Sie die Zonen gleicher Art zu einem Belüftungsbereich zusammen fassen.

Erläuterung zur Abbildung

  • Das Gebäude wurde in 6 Nutzungszonen unterteilt. Diese Nutzungszonen wurden auf 2 Belüftungsbereiche aufgeteilt.
  • Der Belüftungsbereich 1 verfügt über einen Luftverbund zwischen den Zonen 1 und 2 (Zuluftzonen), Zone 5 (Überströmung) und Zone 6 (Abluftzone).
  • Die Zonen 2 und 5 werden über Fenster und RLT belüftet. Die Zone 1 nur über Fenster. Diese Lüftungsarten werden in einer Lüftungsart zusammen gefasst.
  • Der Belüftungsbereich 2 verfügt über einen Luftverbund der Zonen 3 und 4. Beide Zonen sind Zuluftzonen und werden ausschließlich über RLT belüftet.
