Belüftungs-Bereiche für Nichtwohngebäude erfassen

Vorgehen zum Erfassen/Bearbeiten eines Belüftungs-Bereiches

  1. Wechseln Sie ggf. auf das Register GEBÄUDEDATEN.
  2. Öffnen Sie im Navigationsbereich den Eintrag BELÜFTUNG und öffnen Sie den ersten BELÜFTUNGSBEREICH. Die Maske zum Belüftungs-Bereich wird geöffnet: siehe Bild
    Standardmäßig ist ein Belüftungs-Bereich bereits angelegt. Diesen können Sie bearbeiten.
  3. Klicken Sie das Symbol  zum Anlegen eines Belüftungsbereiches. Es erscheint ein Dialog zur Eingabe einer Bezeichnung. Geben Sie die Bezeichnung ein.

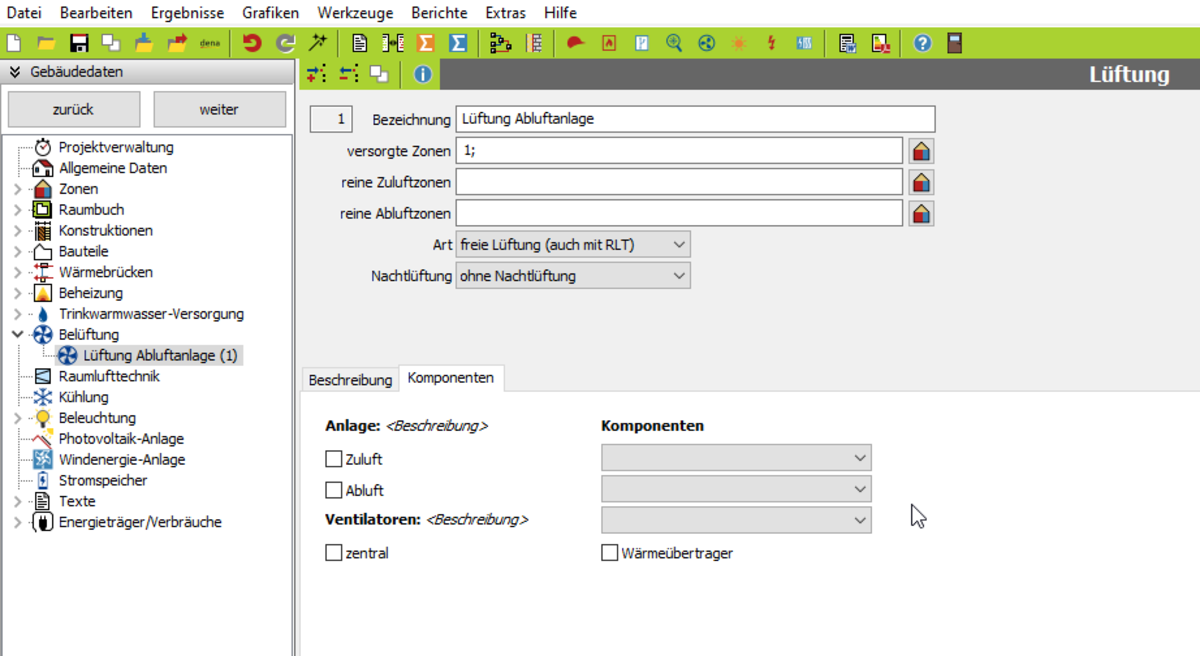

Maske Belüftungsbereich (Schritt 2)

Daten zum Belüftungs-Bereich

  • Art: Hier können Sie die Art der Belüftung wählen:
  • freie Lüftung (auch mit RLT): Hier erfolgt eine Fensterlüftung unterstützt durch eine raumlufttechnische Anlage. Die RLT-Anlage können Sie über den Eintrag RLT im Navigationsbereich erfassen, siehe unter: ⇒  Raumlufttechnik (DIN V 18599)
  • Lüftung nur über RLT: Hier erfolgt die Belüftung ausschließlich über Raumlufttechnik. Weitere Informationen dazu finden Sie unter: ⇒  Raumlufttechnik (DIN V 18599)
  • Zonenzuordnung: Wählen Sie die Zonen, die zum Belüftungs-Bereich gehören. Klicken Sie dazu auf die Haus-Schaltfläche hinter den Eingabefeldern der Zonen.

    Die blau hinterlegten Zonen werden durch den aktuellen Belüftungs-Bereich versorgt.
    Hinweis:
    Um einzelne Zonen zu markieren, halten Sie die Strg-Taste gedrückt und wählen die einzelnen Zonen aus.
    Um mehrere Zonen zu markieren, halten Sie die Shift-Taste gedrückt und wählen die erste und letzte Zone der Liste.
    Um bereits markierte Zonen zurückzunehmen, können Sie ebenfalls die Strg-Taste bzw. Shift-Taste verwenden.
    davon Zuluftzonen: Geben Sie hier die Zonen an, wenn diese ausschließlich Zuluftzonen sind. In der angebotenen Liste werden nur die durch den Belüftungs-Bereich versorgten Zonen angezeigt.
    davon Abluftzonen: Geben Sie hier die Zonen an, wenn diese ausschließlich Abluftzonen sind.
    Zonen, die über Zu- und Abluft verfügen, werden hier nicht zusätzlich angegeben.

  • Die Erfassung weiterer Anlagenparameter erfolgt unter der Raumlufttechnik.
