Lüftung über Abluftanlage (DIN V 18599-6)

EVEBI ermöglicht die Angabe von Lüftungsanlagen für Wohngebäude nach DIN V 18599-6.

Hinweise

  • Eine Lüftung nach 18599 bezieht sich immer auf eine zu belüftende Zone.
  • Der erforderliche Mindestaußenluftvolumenstrom wird aus den Nutzungsparametern der belüfteten Zone übernommen.
  • Bei der Lüftung über Anlage kann zwischen reiner Abluftanlage, Anlagen mit WRG und Anlagen mit WRG und Wärmepumpe unterscheiden.

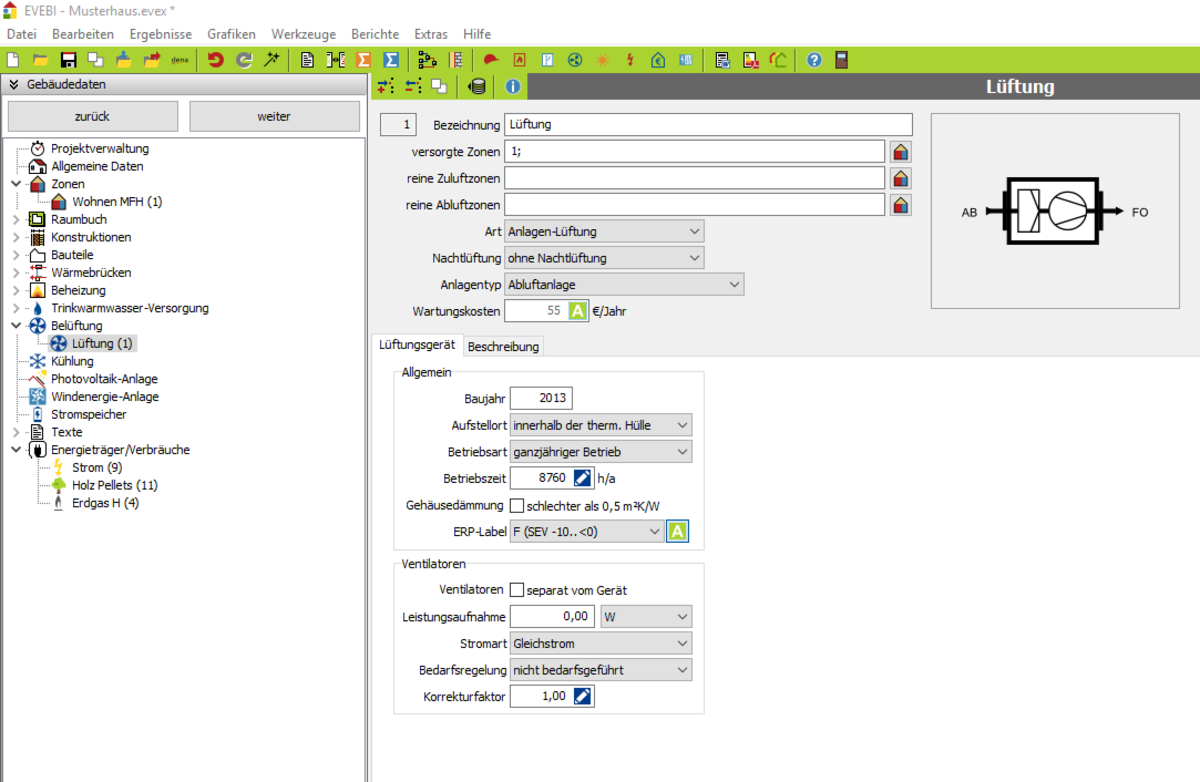

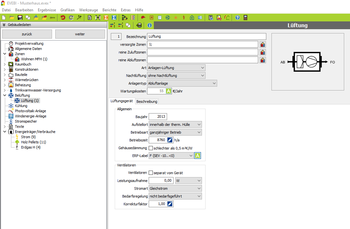

Maske Abluftanlage

Vorgehen zum Bearbeiten der Lüftung über eine Abluftanlage

  1. Wechseln Sie ggf. auf das Register GEBÄUDEDATEN.
  2. Öffnen Sie im Navigationsbereich den Eintrag BELÜFTUNG. und wählen den Eintrag LÜFTUNG. Die Maske zur Belüftung wird geöffnet.
  3. Wählen Sie als Art der Lüftung ANLAGEN-LÜFTUNG.
  4. Wählen Sie als Anlagentyp ABLUFTANLAGE.
  5. Wählen Sie die belüfteten Zonen und ggf. die reinen Abluftzonen (ausschließlich Abluftzonen).
    Anlagentyp: Abluftanlage
    Baujahr: Geben Sie das Baujahr der Anlage an. Standardmäßig wird hier das Baujahr des Gebäudes eingetragen.
    Aufstellort: Wählen Sie zwischen innerhalb der therm. Hülle, dezentral (im Raum), Keller (therm. außerhalb), Dachraum (therm. außerhalb)
    Betriebsart:     Wählen Sie zwischen ganzjährigem Betrieb und Heizperiodenbetrieb.
    Betriebszeit:     Laufzeit des Ventilators.
    ERP-Label:     basiert auf dem spezifischen Energieverbrauch, dividiert durch Einsparung gegenüber der freien Lüftung. Wenn das Auswahlfeld auf AUTOMATIK gestellt ist, wird die Effizienzklasse anhand Anlagenart, Bedarfsregelung und Wärmerückgewinnunggrad abgeschätz.

    Ventilatoren:

    separat vom Gerät: Ventilatoren in den Leitungen werden als separat vom Gerät betrachtet. Einzelventilatoren gelten als "im Gerät".
    Leistungsaufnahme:     Hierbei handelt es sich um die volumenstrombezogene Leistungsaufnahme nach Hersteller. Ist dieser nicht bekannt, so ermitteln sich die Standardwerte automatisch nach Tabelle 16 der DIN V 18599. Für Anlagen, die vor 1999 errichtet wurden, wird der Wert um 0,1Wh/m³ erhöht.
    Stromart: Wählen Sie zwischen Gleichstrom oder Wechselstrom. diese Auswahl wird für die  Ermittlung eines Standardwertes für die volumenstrombezogenen Leistungsaufnahme benötigt.
    Bedarfsregelung:     Wählen Sie zwischen nicht bedarfsgeführt, nutzerabhängig, nutzerunabhängig. Dies Auswahl bestimmt die Richtwerte der Nutzungsrandbedingungen, Mindestaußenluftwechsel und mittlerer Anlagenluftwechsel.
    Korrekturfaktor (Frostschutz): Hierbei handelt es sich um den Korrekturfaktor bei intermittierendem Frostschutzbetrieb laut Hersteller. Ist dieser nicht bekannt, so können Sie den Faktor auf 1 setzen.

  6. Auf der Registerkarte Beschreibung können Sie eine Beschreibung zur Abluftanlage eingeben. Diese Beschreibung wird in den Vor-Ort-Bericht übernommen.
