Vorgehen zum Bearbeiten der Lüftung über eine Anlage mit Wärmerückgewinnung

1. Wählen Sie das Register GEBÄUDEDATEN.
2. Klicken Sie im Navigationsbereich den Eintrag BELÜFTUNG.

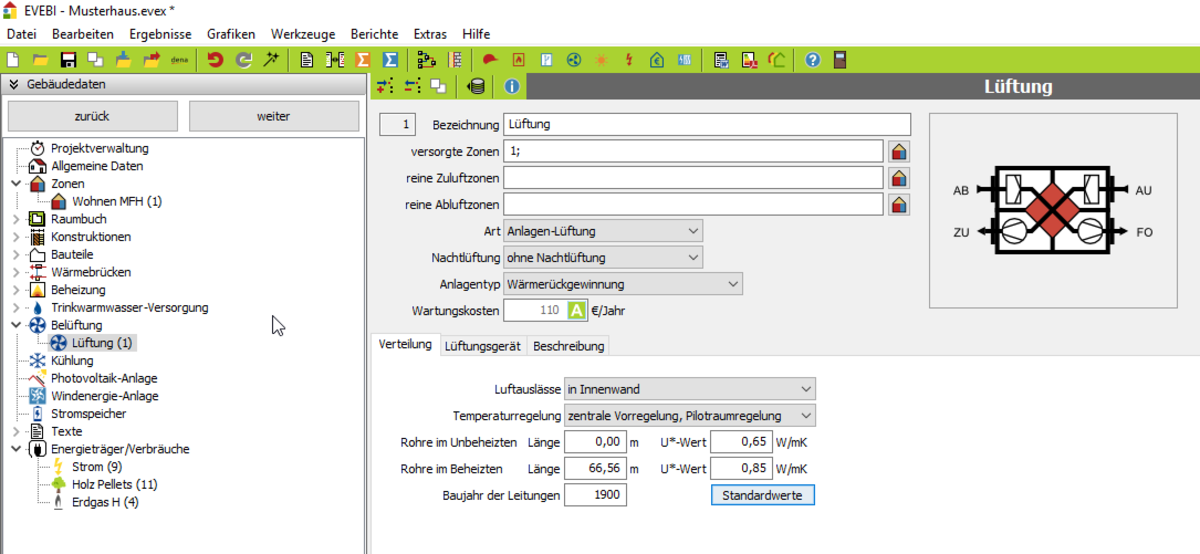

   Die Maske Lüftung wird angezeigt: siehe Bild
3. Wählen Sie als Lüftungsart ANLAGEN-LÜFTUNG.
4. Wählen Sie als Anlagentyp WÄRMERÜCKGEWINNUNG. Die erforderlichen Daten werden angezeigt.
5. Wählen Sie die belüfteten Zonen und ggf. die reinen Zuluft- und reinen Abluftzonen (ausschließlich Abluftzonen).
   Anlagentyp: Wärmerückgewinnung



Angaben zur Verteilung

• Wählen Sie ggf. das Register VERTEILUNG.
• Luftauslässe: Geben Sie an, ob sich die Luftauslässe der Zuluft in der Außenwand oder in der Innenwand befinden.
• Temperaturregelung: Sie können zwischen Einzelraum- und zentraler Regelung wählen. Diese Angabe hat Auswirkung auf den Gesamtnutzungsgrad der Anlage. Bei einer Einzelraumregelung können Sie angeben, ob es sich um einen PI-Regler handelt.
• Länge der Rohre im Unbeheizten und Beheizten: Geben Sie die Länge der Lüftungsrohre im Beheizten und im Unbeheizten an. Über die Schaltfläche  können Sie die Längen auch vom Programm eintragen lassen. Diese werden dann anhand der Regelung und Aufstellung berechnet.

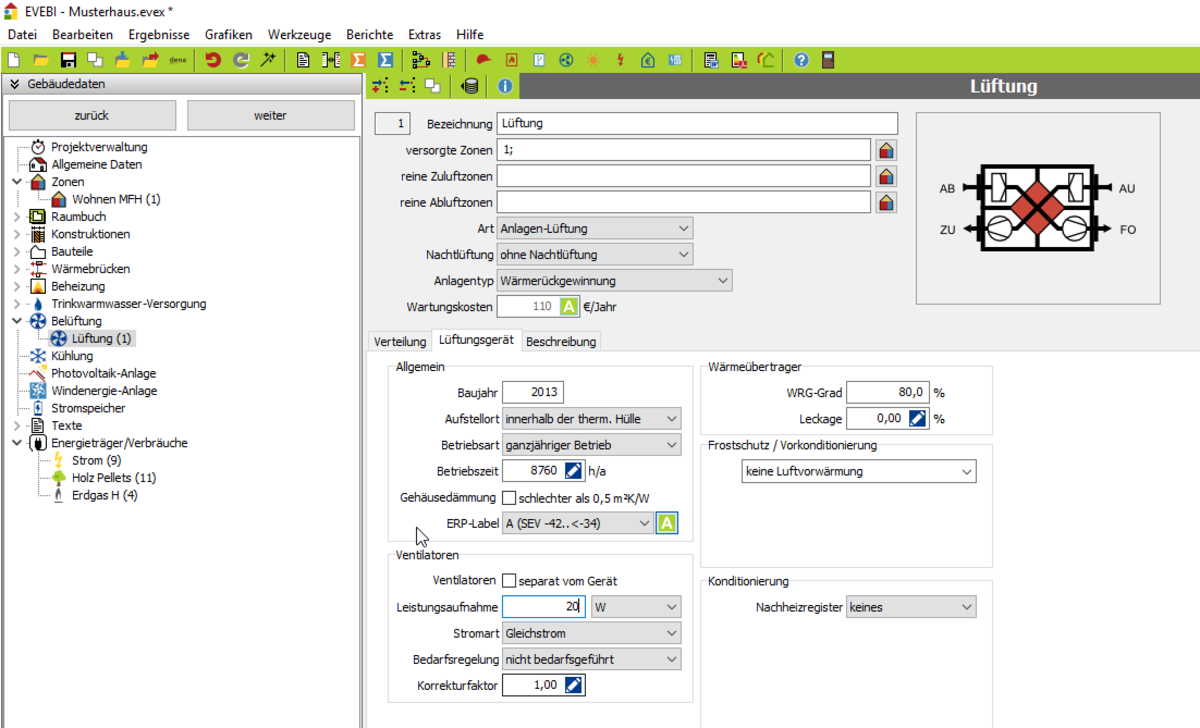

Angaben zum Lüftungsgerät- Allgemein

• Baujahr: Geben Sie das Baujahr der Anlage an.
• Aufstellort des Lüftungsgerätes: Hier können Sie wählen, ob sich das Lüftungsgerät innerhalb der thermischen Hülle oder außerhalb der thermischen Hülle (Keller, Dachraum) befindet. Diese Angaben gehen in die Berechnung der Wärmeverluste ein.
• Betriebsart:Wählen Sie zwischen ganzjährigem Betrieb und Heizperiodenbetrieb.
• Standort des Lüftungsgerätes: Hier können Sie wählen, ob sich das Lüftungsgerät innerhalb der thermischen Hülle oder außerhalb der thermischen Hülle (Keller, Dachraum) befindet. Diese Angaben gehen in die Berechnung der Wärmeverluste ein.

Angaben zum Lüftungsgerät- Ventilatoren

• separat vom Gerät: Ventilatoren in den Leitungen werden als separat vom Gerät betrachtet. Einzelventilatoren gelten als "im Gerät".
  Leistungsaufnahme: Hierbei handelt es sich um die volumenstrombezogene Leistungsaufnahme nach Hersteller. Ist dieser nicht bekannt, so werden die Standardwerte automatisch nach Tabelle 16 der DIN V 18599 ermittelt. Für Anlagen, die vor 1999 errichtet wurden, wird der Wert um 0,1W/(m³/h) zu erhöhen.
• Stromart: Wählen Sie zwischen Gleichstrom oder Wechselstrom. diese Auswahl wird für die  Ermittlung eines Standardwertes für die volumenstrombezogenen Leistungsaufnahme benötigt.
  Bedarfsregelung: Wählen Sie zwischen nicht bedarfsgeführt, nutzerabhängig, nutzerunabhängig. Dies Auswahl bestimmt die Richtwerte der Nutzungsrandbedingungen, Mindestaußenluftwechsel und mittlerer Anlagenluftwechsel.
• Korrekturfaktor (Frostschutz): Hierbei handelt es sich um den Korrekturfaktor bei intermittierendem Frostschutzbetrieb laut Hersteller. Ist dieser nicht bekannt, so belassen Sie den Faktor auf 1.

Angaben zum Lüftungsgerät- Wärmeübertrager

• Wärmerückgewinnungsgrad (WRG): Geben Sie  den Wärmerückgewinnungsgrad ein.
  Wird das Feld mit einer Null befüllt, kommt keine Wärmerückgewinnung zum Ansatz.
• Leckage: Leckage des Wärmeübertragers.

Angaben zum Lüftungsgerät- Frostschutz/Vorkonditionierung

• Auswahl zwischen:
  keine Luftvorwärmung
  Reduzierung der Zuluft: Eintrag der Abtau-Grenztemperatur: Temepratur unterhalb der der Frostschutz wirksam wird
  elektrische Luftvormwärmung: Eintrag der Abtau-Grenztemperatur: Temepratur unterhalb der der Frostschutz wirksam wird
  Erdreich-Zuluft-Wärmeübertrager: Auswahl ob ein Sommerbypass vorhanden ist
  Erdreich-Sole-Zuluft-Wärmeübertrager: Angabe der Pumpenleistung : Nennleistung der Sole-Pumpe nach Auslegung
  Solar- Zuluft- Kollektor: Angabe der Aperturfläche, Ausrichtung und Neigung- wird bei der Aperturfläche Null eingetragen, wird die Fläche geschätzt


  Hinweis:  Ist ein Erdwärmetauscher (EWT) vorhanden, kann auf eine Vorerwärmung verzichtet werden.Wenn die Zuluft über einen Erdwärmetauscher geführt wird ist diese dann in jedem Fall bereits frostfrei (ca. 6°C im Winter und im Sommer).

Angaben zum Lüftungsgerät- Konditionierung

• Nachheizregister: Liegt ein Heizregister vor, so ist die entsprechende Auswahl zu treffen. Bei der Auswahl eines elektrischen oder wasserführendem Nachheizregister ist ebenfalls die max. Zulufttemperatur anzugeben.

Auf der Registerkarte BESCHREIBUNG können Sie eine Beschreibung zur Abluftanlage eingeben. Diese Beschreibung wird in den Vor-Ort-Bericht übernommen.
