Flächenmanager versus Raumbuch

Die Eingabe der Gebäudehülle in unserer Energieberatersoftware EVEBI kann auf mehrere Arten erfolgen.

Eingabe der Fläche direkt zu jedem Bauteil in der Bauteilmaske.
Erfassen der Hüllflächen über den Flächenmanager. Die Flächen können Sie damit den Bauteilen zuordnen.
Erfassen der Räume über das Raumbuch. Die Flächen werden damit automatisch in den Flächenmanger geschrieben und den Bauteilen zugeordnet.
Erfassen der Räume/Zonen in einem externen CAD-Programm (z.B. ECAD) und Import der Daten nach EVEBI. Die Räume werden automatisch in das Raumbuch übernommen und damit die Flächen in den Flächenmanager geschrieben und den Bauteilen zugeordnet.

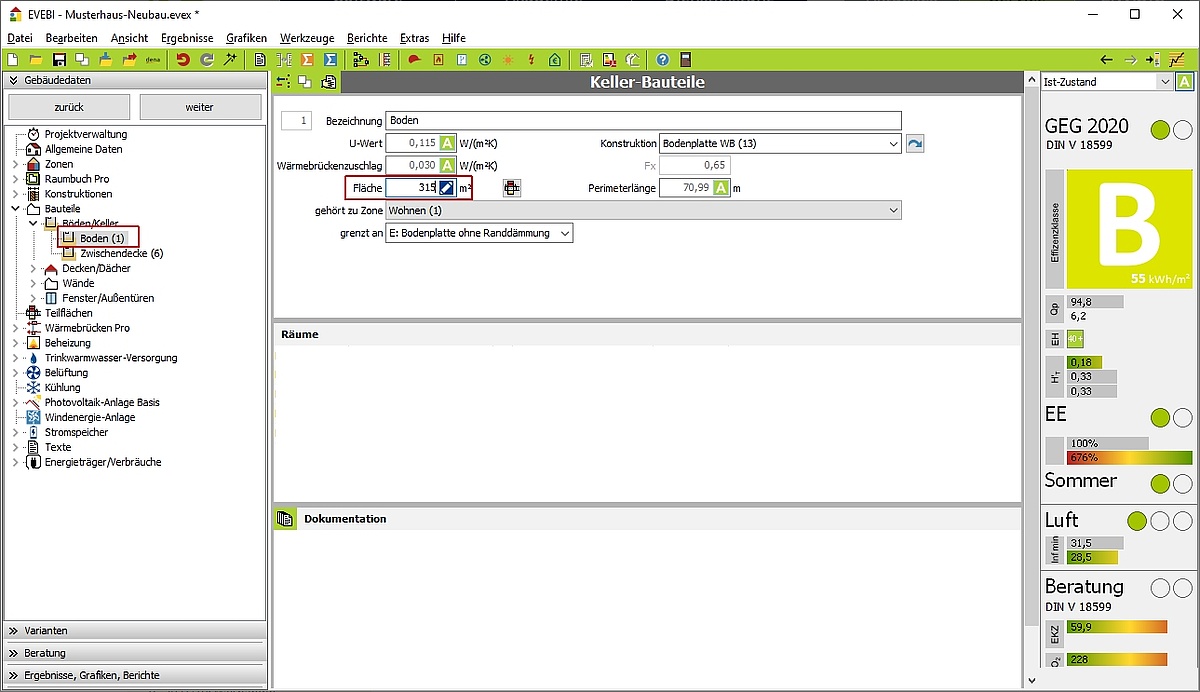

Bauteil: Flächeneingabe manuell

So einfach gehts:

Öffnen Sie auf dem Register Gebäudedaten die Bauteilmaske des gewünschten Bauteils.
Tragen Sie die Fläche in das Feld Fläche ein.
Wiederholen Sie die Angaben für alle Bauteile.

Vorteil:

Nachteil:

Das Berechnen der Bauteilflächen erfolgt manuell und ist aufwändig und fehleranfällig.

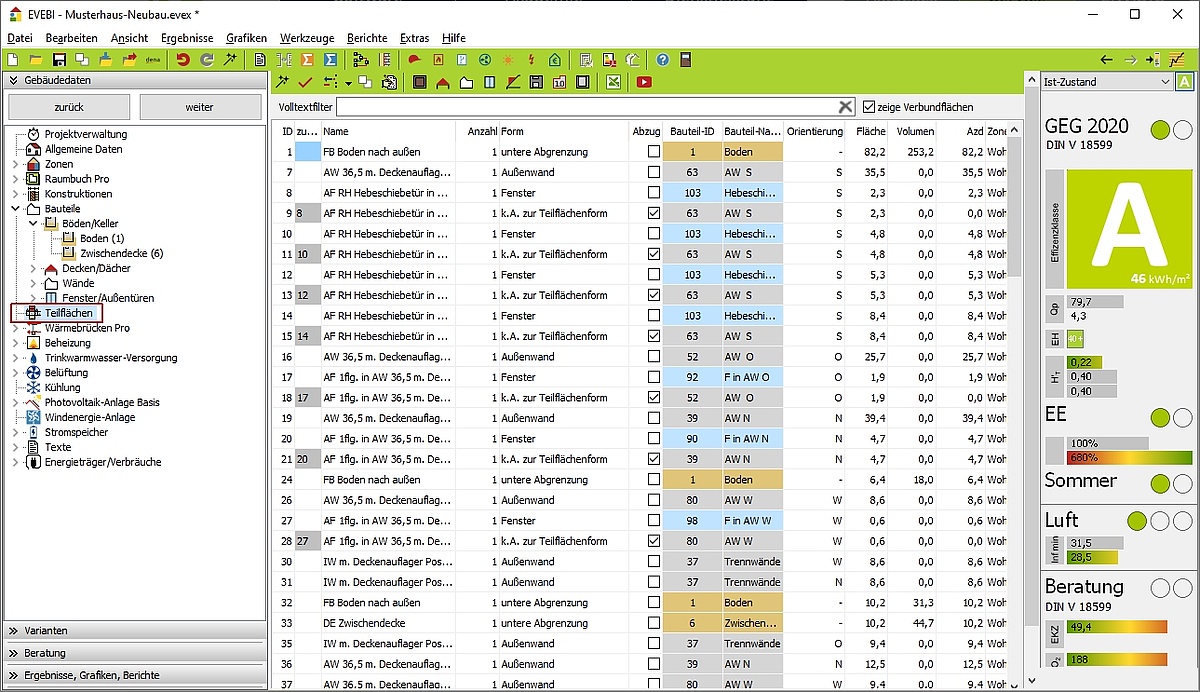

Gebäudehülle im Flächenmanager erfassen

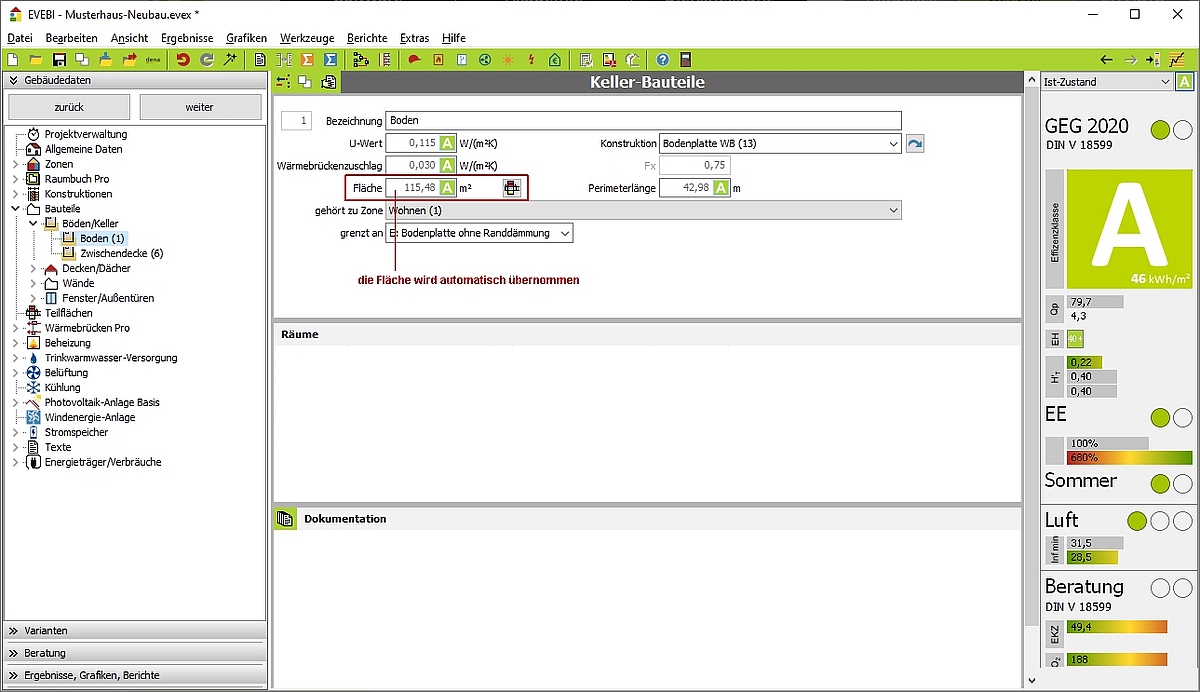

Bauteil: Automatische Flächenübernahme aus dem Flächenmanger

So einfach gehts:

Legen Sie auf dem Register Gebäudedaten in Bauteilmaske alle gewünschten Bauteile an.
Starten Sie den Flächenmanager über die Taste F7 oder über den Eintrag Teilflächen.
Erfassen Sie die Teilflächen der Gebäudehülle und ordnen die Flächen den entsprechenden Bauteilen zu.
Hinweis: Nachträgliche Änderungen im Flächenmanager werden automatisch zu den Bauteilen übernommen.
Weitere Informationen finden Sie unter: Erfassen von Bauteilen - Flächenmanager »

Vorteile:

Das Erfassen der Gebäudehülle wird durch den Flächen-Assistenten unterstützt.
Bei Eingabe von Flächenmaßen, Dachmaßen etc. werden die Bauteilflächen automatisch berechnet.
Das Gebäudevolumen wird automatisch berechnet.
Änderungen im Flächenmanager werden automatisch in die Bauteile übernommen.

Nachteile:

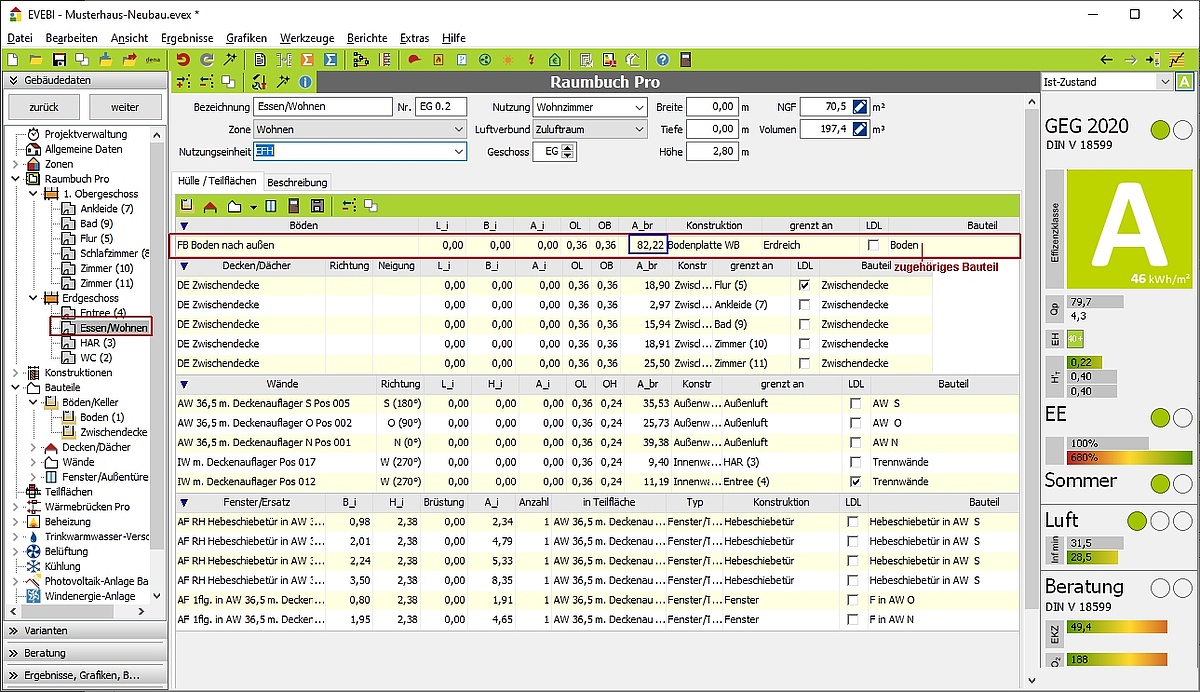

Definition der Räume und Flächen im Raumbuch

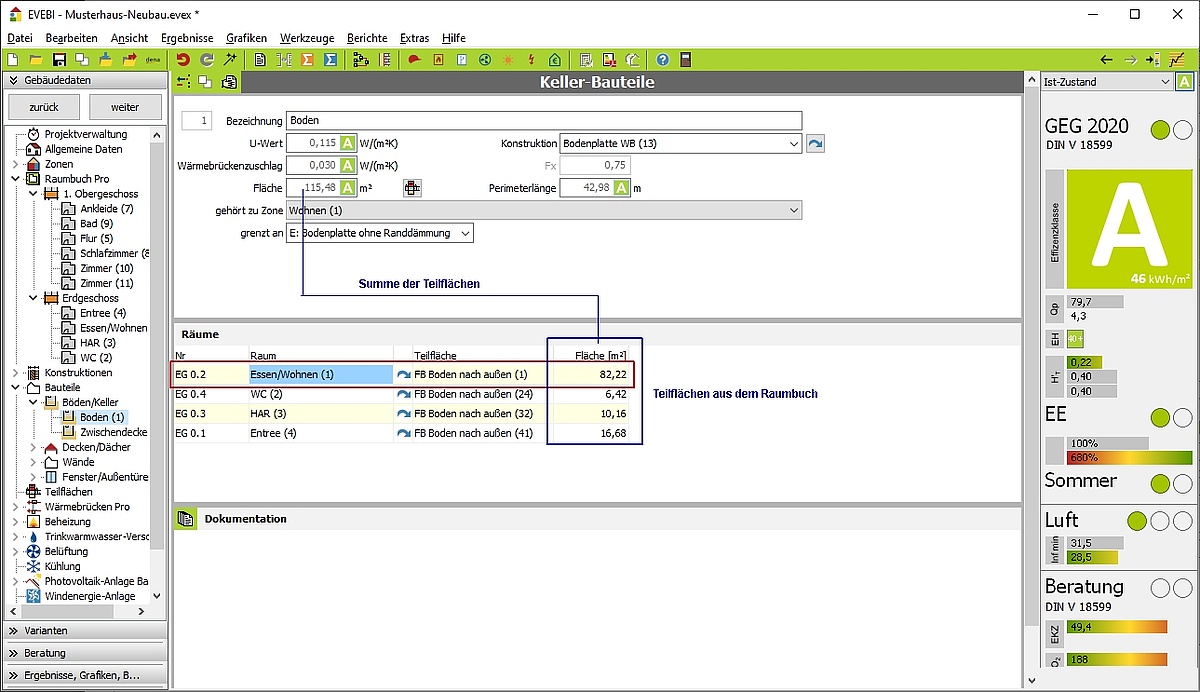

Bauteil: Übernahme der Teilfächen aus dem Raumbuch

So einfach gehts:

Erfassen Sie auf dem Register Gebäudedaten im Raumbuch die Räume mit ihren Begrenzungsflächen. Die Bauteile werden automatisch angelegt sowie die Bauteilflächen den Bauteilen zugeordnet.
Hinweis: Nachträgliche Änderungen im Flächenmanager sind nicht sinnvoll!
Weitere Informationen finden Sie unter: Raumbuch »

Vorteile:

Beim Erfassen der Räume werden die Bauteile automatisch angelegt.
Die Begrenzungsflächen der Räume werden automatisch den zugehörigen Bauteilen zugeordnet.
Die Daten des Raumbuchs können für weitere Aufgaben verwendet werden wie
- Sommerlicher Wärmeschutz für jeden Raum
- Heizlastberechnung für jeden Raum
- Hydraulischer Abgleich für jeden Raum
- Lüftungskonzept

Hiweis:

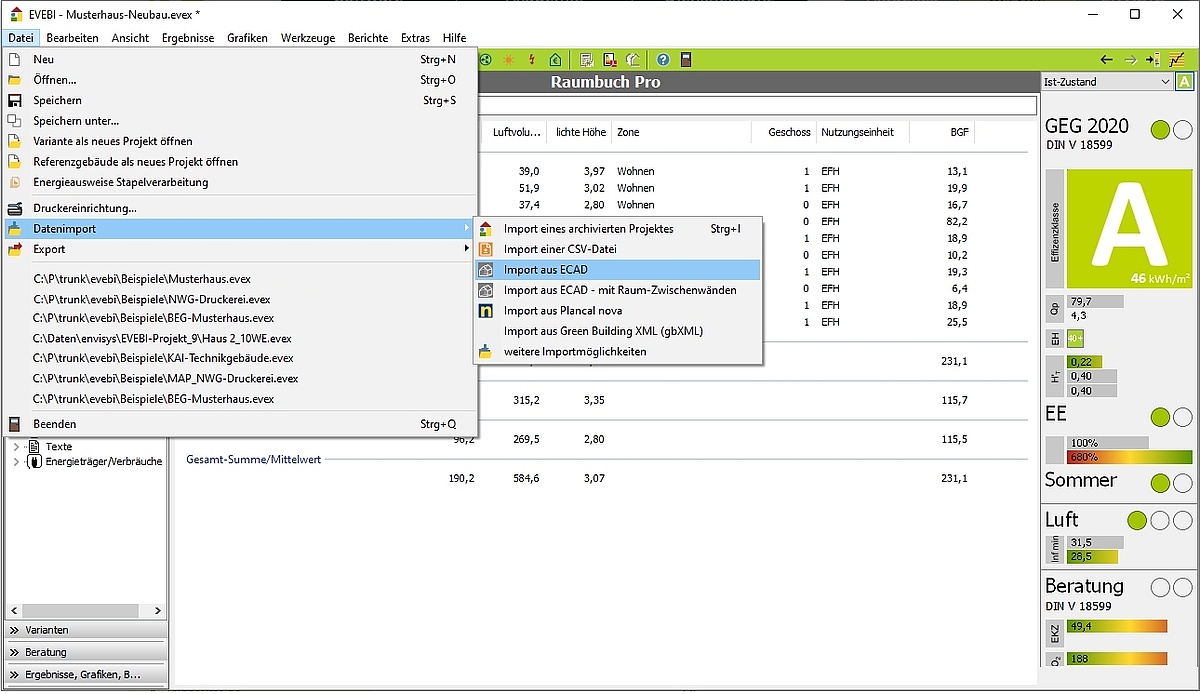

Import aus E-CAD

Räume, Bauteile und Flächen werden automatisch generiert

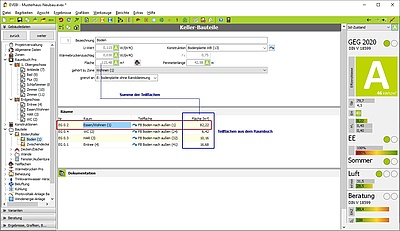

Bauteil: Übernahme der Teilfächen aus dem Raumbuch

So einfach gehts:

Erfassen Sie das gebäude in einem CAD-Programm (z. B. E-CAD, siehe unter E-CAD »)
Importieren Sie die Daten über das Menü Datei, Datenimport, Import aus E-CAD nach EVEBI.
Die Räume einschließlich ihrer Begrenzungsflächen werden automatisch in das Raumbuch übernommen. Damit werden die Konstruktionen und Bauteile mit ihren Flächen automatisch generiert.
Weitere Informationen finden Sie unter: E-CAD »

Vorteile:

Beim Import der Daten werden die Räume einschließlich der Begrenzungsflächen automatisch angelegt.
Konstruktionen und Bauteile werden automatisch generiert.
Die Begrenzungsflächen der Räume werden automatisch den zugehörigen Konstruktionen Bauteilen zugeordnet.
Hohe Genauigkeit der Daten und Zeitersparnis beim Erfassen der Gebäudehülle.
Die Daten des Raumbuchs können für weitere Aufgaben verwendet werden wie
- Sommerlicher Wärmeschutz für jeden Raum
- Heizlastberechnung für jeden Raum
- Hydraulischer Abgleich für jeden Raum
- Lüftungskonzept

Hiweis:
