Bearbeiten: Heizleitungen im Unbeheizten dämmen

Es können nur Maßnahmen bearbeitet werden, welche bereits über den Maßnahmenassistenten erfasst wurden. Die Maßnahmen werden in einem Maßnahmenkatalog abgelegt und können dann bearbeitet werden.

Erläuterungen zum Maßnahmenkatalog finden Sie unter: ⇒  Maßnahmenkatalog

Achtung! Das Bearbeiten einer Maßnahme hat Auswirkung auf alle Varianten, denen diese Maßnahme bereits zugeordnet ist!

Maske der Maßnahme (Schritt 3)

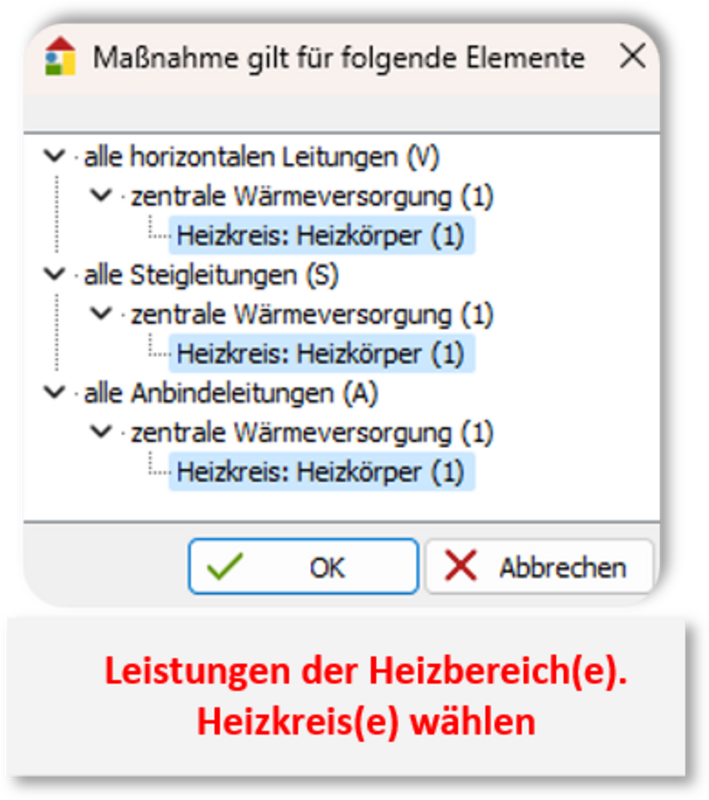

Maske Auswahl der Heizbereiche (Schritt 4)

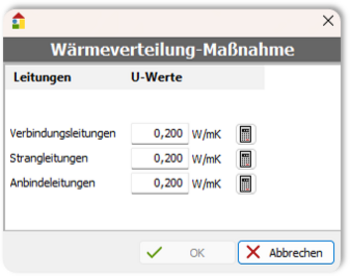

Maske Eigenschaften der Maßnahme

Maske U-Wert-Berechnung

Vorgehen zum Bearbeiten einer Maßnahme

  1. Wählen Sie das Register Varianten.
  2. Öffnen Sie im Navigationsbereich den Eintrag Maßnahmenkatalog. Bereits vorhandene Maßnahmen werden aufgelistet.

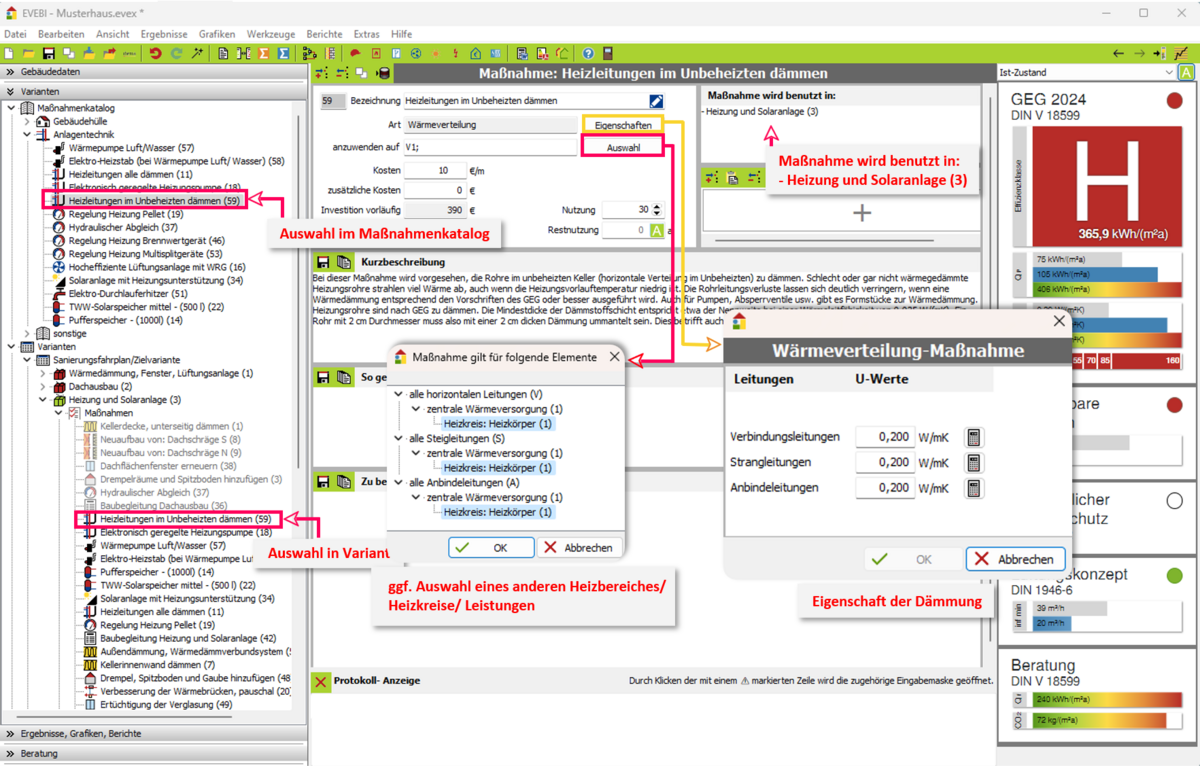

  3. Markieren Sie im Navigationsbereich die zu bearbeitende Maßnahme. Die zugehörige Maske zur Maßnahme wird angezeigt: siehe Bild

Sie können die Maßnahme jetzt anpassen.

Maßnahme anpassen

  1. Geben Sie die Bezeichnung der Maßnahme ein.
  2. Prüfen Sie die Kosten und die Nutzungsdauer der Maßnahme.
    Kosten:Die Kosten beziehen sich auf die Regelung.
    zus. Kosten: Tragen Sie hier ggf. Kosten ein, die zusätzlich zu den Kosten anfallen.
    Nutzung: Geben Sie die Nutzungsdauer der Maßnahme an. Diese wird bei der Wirtschaftlichkeitsberechnung berücksichtigt. Haben Sie in einer Variante Maßnahmen mit verschiedenen Nutzungsdauern erfasst, so werden für die Berechnung der Wirtschaftlichkeit die Nutzungsdauern nach der Investitionssumme gewichtet, s. a. unter: ⇒  Berechnungsverfahren Wirtschaftlichkeit
  3. Eigenschaften: Eigenschaften der Maßnahme ändern (siehe unten).

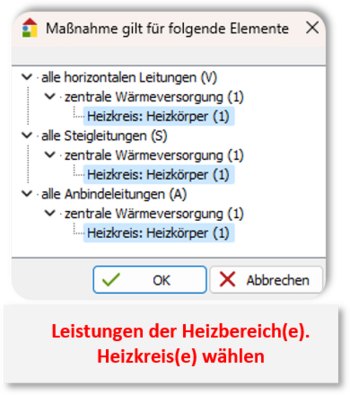

  4. Über die Schaltfläche  können Sie andere die Heizkreise/Heizbereiche auswählen.
  5. Beschreibung: Die Beschreibung der Maßnahme wird aus der Maßnahmendatenbank übernommen. Sie können den Text natürlich ändern. Durch Doppelklick in das Beschreibungsfeld wird der interne Editor von EVEBI geöffnet. Hier können Sie auf Textbausteine zugreifen und eigene Grafiken einfügen (s. a. Editor von EVEBI).
  6. Bild aus DB einfügen: Befindet sich in der Maßnahmendatenbank zur gewählten Maßnahme eine Grafik, so erscheint zusätzlich die Option Bild aus DB einfügen. Durch Aktivieren dieser Option können Sie die Grafik in den Bericht übernehmen.
  7. Bestätigen Sie die Maßnahme mit .
  8. Rechnen Sie die Bilanz über das Symbol , um die Maßnahme zu prüfen.

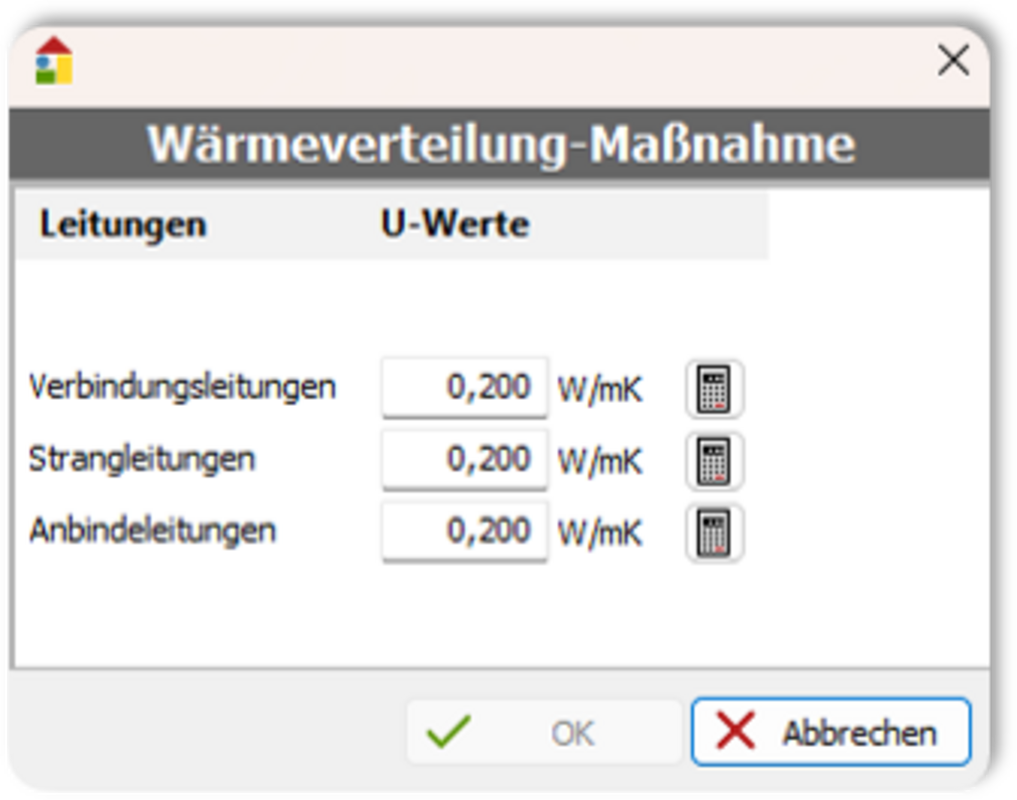

Eigenschaften der Maßnahme

Über die Schaltfläche  können Sie die Details der Maßnahme anpassen.

Hier können Sie weiterhin Angaben zu den U-Werten der Leitungsdämmung machen.

Hinweis: Die hier gewählten U-Werte sind nur für die ausgewählten Leitungen gültig. Ändern Sie hier bspw. den U-Wert für Anbindeleitungen und haben die Anbindeleitungen nicht in der Auswahl gewählt, so hat der hier angegebene U-Wert keine Auswirkung.

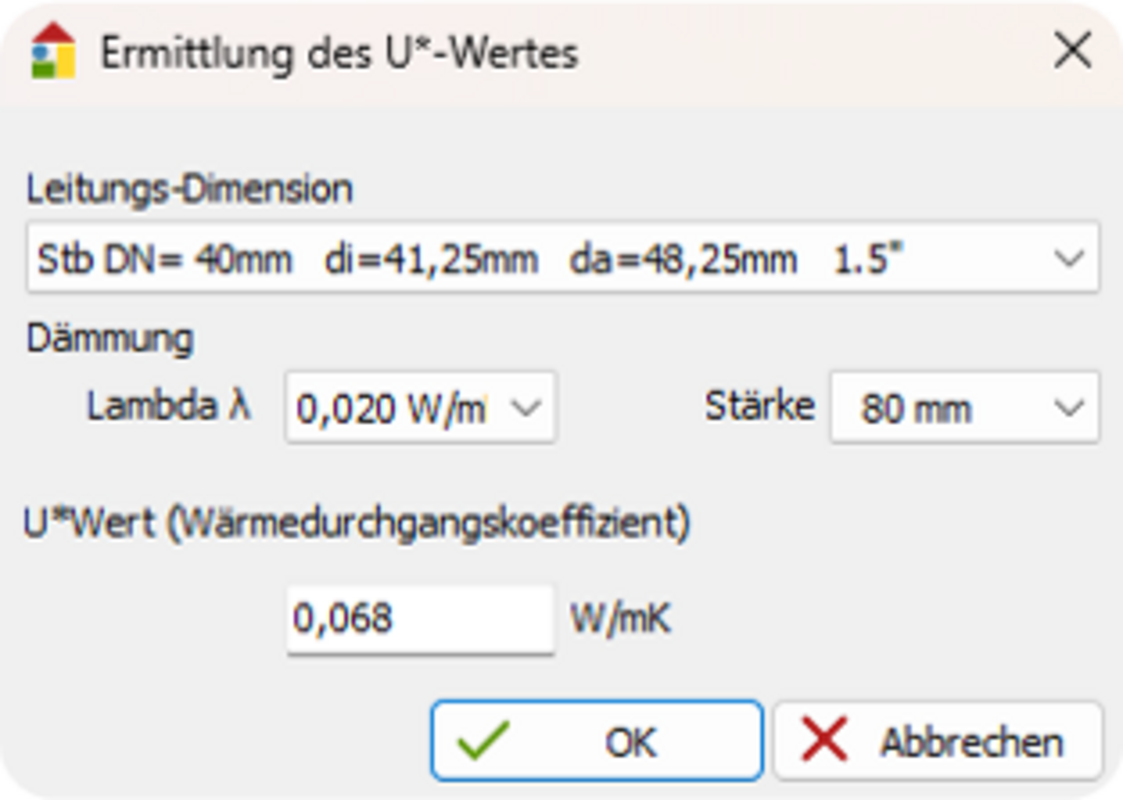

Die U-Werte können Sie berechnen lassen (Symbol ).

Werden Felder mit 0 belegt, so wird der Dämmstandard aus dem Ist-Zustand übernommen, d.h. keine Verbesserung dieser Leitungen.

Bestätigen Sie den Dialog mit .
