ENVISYS: Deckenplatten bearbeiten

Treppe als thermische Grenze

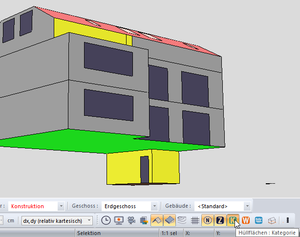

3D-Ansicht der Kategorie: Hüllfläche

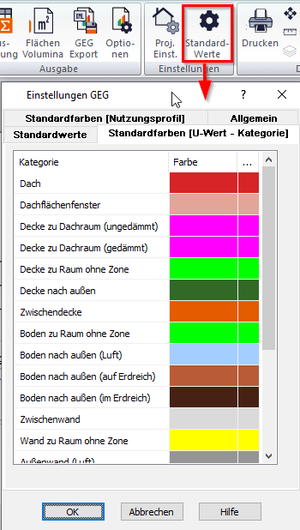

Farbauswahl der Hüllflächenansicht

Klassisches Beispiel ist die Darstellung eines thermisch konditionierten Kellerabganges.

Hierfür bietet E-CAD keine optimale Lösung. In der Übergabedatei des E-CAD Projektes wird der gesamte Treppenraum übergeben, egal ob mit oder ohne Treppe. Eine Untergliederung des Raumes oberhalb und unterhalb der Treppe ist in E-CAD nicht vorgesehen.

Es kann hier nur mit einer Vereinfachung gearbeietet werden:
Der Kellerabgang muss so modifiziert/verkleinert werden, dass er vereinfacht die ungefähre Dimension der Bauteile und Volumina abbildet. Um den Treppenabgang zum Keller in seiner Höhe zu verringern, muss also die Deckenhöhe des Kellergeschosses abgesenkt werden, damit der darüber liegende Teil (z.B. Hälfte des Kellerabganges) dem EG zugeschlagen wird.

Alternativ besteht in EVEBI die Möglichkeit, einen Teil des Volumens des "Treppenraumes" im EVEBI abzuziehen und die Bauteilflächen anzupassen.

Räume verbinden

Wenn Sie bereits in E-CAD für einzelne Räume die Höhe verändern wollen, geht das nur über die Erhöhung der Deckenplatte dieses Raumes. Die Eingabe von Deckenöffnungen führt zu fehlerhaften Flächen- und Volumendaten bei der Übergabe nach EVEBI.

Sollen zwei übereinander liegende Räume verbunden werden, dann muss die Deckenplatte des unteren Raumes erhöht werden. D.h., es muss eine Deckenplatte in diesem Bereich manuell eingefügt werden. Die Grenzen der Deckenplatten sollten bis zur Mittelachse der Innenwände und bis zur Außenkante der Außenwände reichen.

Eigenschaften der Deckenplatte

Niveau der Wand einstellen

Folgende Punkte sind bei der Eingabe der Deckenplatte zu berücksichtigen:

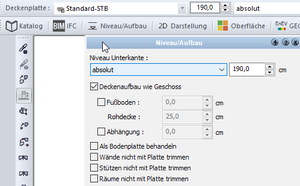

In den Eigenschaften der Deckenplatte unter der Schaltfläche NIVEAU/ AUFBAU müssen die unteren drei Häkchen (Wände/Stütze/Räume nicht mit Platte trimmen) entfernt werden.
Bei der Eingabe der Deckenplatten muss darauf geachtet werden, dass die Deckenplatten in Ihrer Größe entlang der Zonengrenzen verlaufen. Bei Außenwänden ist dies die Außenkante Außenluft, bei Innenwänden die Mittelachse. Das ist wichtig für eine korrekte Flächenermittlung durch E-CAD.

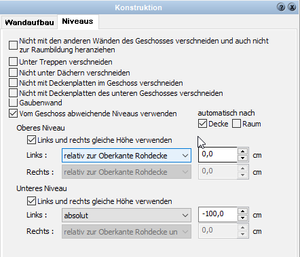

Wände: Den Wände, die vom Standardgeschoss abweichen, muss auch ein vom Geschoss abweichendes Niveau mitgegeben werden, automatisch nach Decke. Bei der Anwahl der entsprechenden Wand muss dafür die Schaltfläche KONSTRUKTION --> Reiter NIVEAU angewählt werden. Dort muss der Haken für "vom Geschoss abweichende Niveaus verwenden" und der Haken für "Decke" gesetzt werden. Das ensprechende Niveau muss eingetragen werden und kann dann auch über die Funktion "Eigenschaften abgreifen" auf andere Wände übertragen werden.
Hinweis: Die Einstellung des Niveaus der Wände hat eine rein optische Auswirkung in der 3D-Ansicht. Die Wandflächen werden von E-CAD anahnd der eingegebenen Deckenplatten ermittelt.
